ELGA en zonneboilerondersteuning

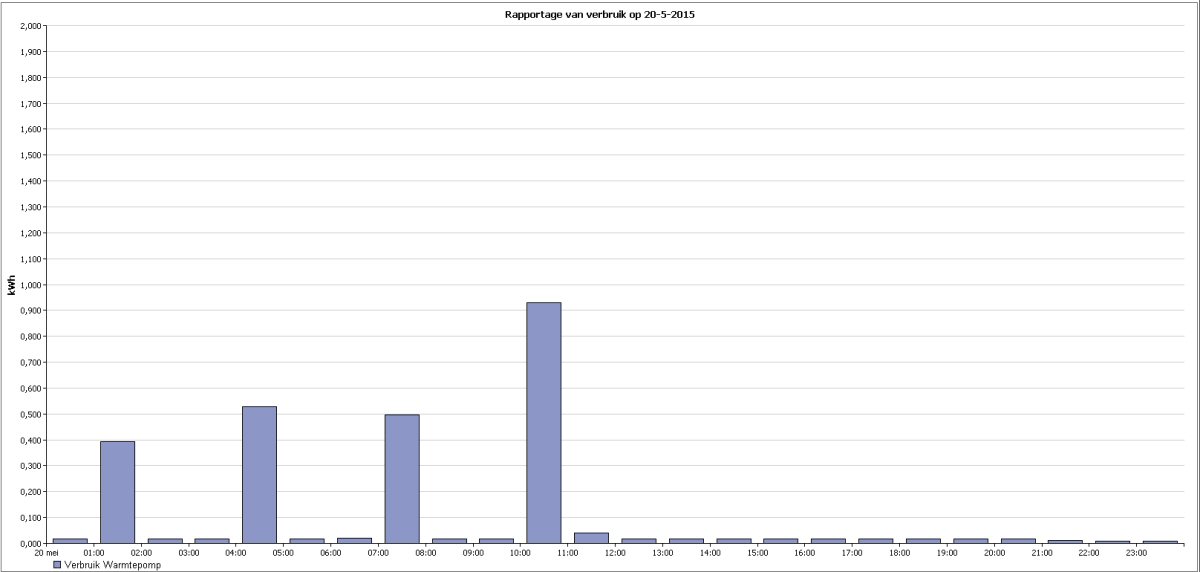

Twee leuke grafieken die goed laten zien hoe de ELGA ondersteuning krijgt van de zonneboiler. Eerst de grafiek hoeveel elektriciteit de ELGA verbruikt en wanneer.

verbruik_elga

Duidelijk is te zien dat de ELGA gedraaid heeft in de volgende periodes:

  • 01:00 – 02:00
  • 04:00 – 05:00
  • 07:00 – 08:00
  • 10:00 – 11:00

Aangezien Plugwise bij mij slechts op het uur nauwkeurig is kan ik niet zien hoe lang de ELGA nu exact gedraaid heeft. Voor dit artikel heeft dit echter geen invloed.

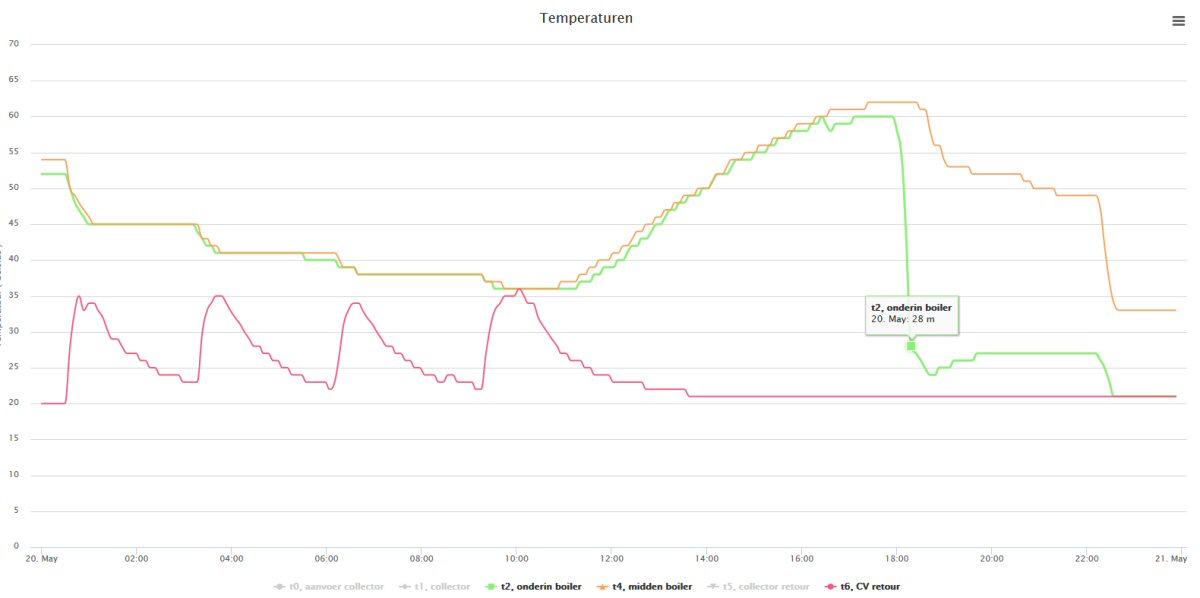

De zonneboilergrafiek ziet er als volgt uit:

zonneboilertemperaturen

De rode lijn staat precies op dezelfde tijdstippen een snelle stijging laten zien van de aanvoertemperatuur richting de zonneboiler. Ik moet de grafiek nog even aanpassen. In deze vier sessies koelt de temperatuur van het boilervat af van 54 graden bovenin tot 37 graden bovenin. Onderin laat een vergelijkbare daling zien. Van 53 graden naar 37 graden.

Totaal is er dus ongeveer 300*4,186*(54-37) = 21348kJ uit het boilervat onttrokken.

Dit laat in elk geval zien dat deze setup werkt!
