Flowmeter geinstalleerd

Gisteren is door Ecolibrium een flowmeter in ons CV systeem geinstalleerd. De installatie van de sensor was zo gebeurd, maar het laten leeg lopen van het systeem en het weer goed vullen nam ietsje meer tijd in beslag.

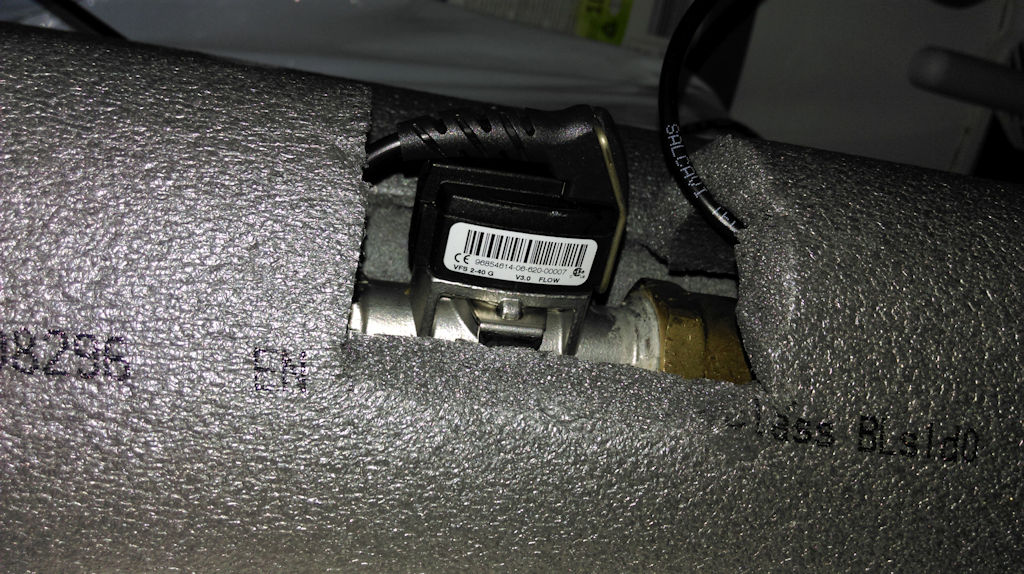

2016-09-05 15.03.39

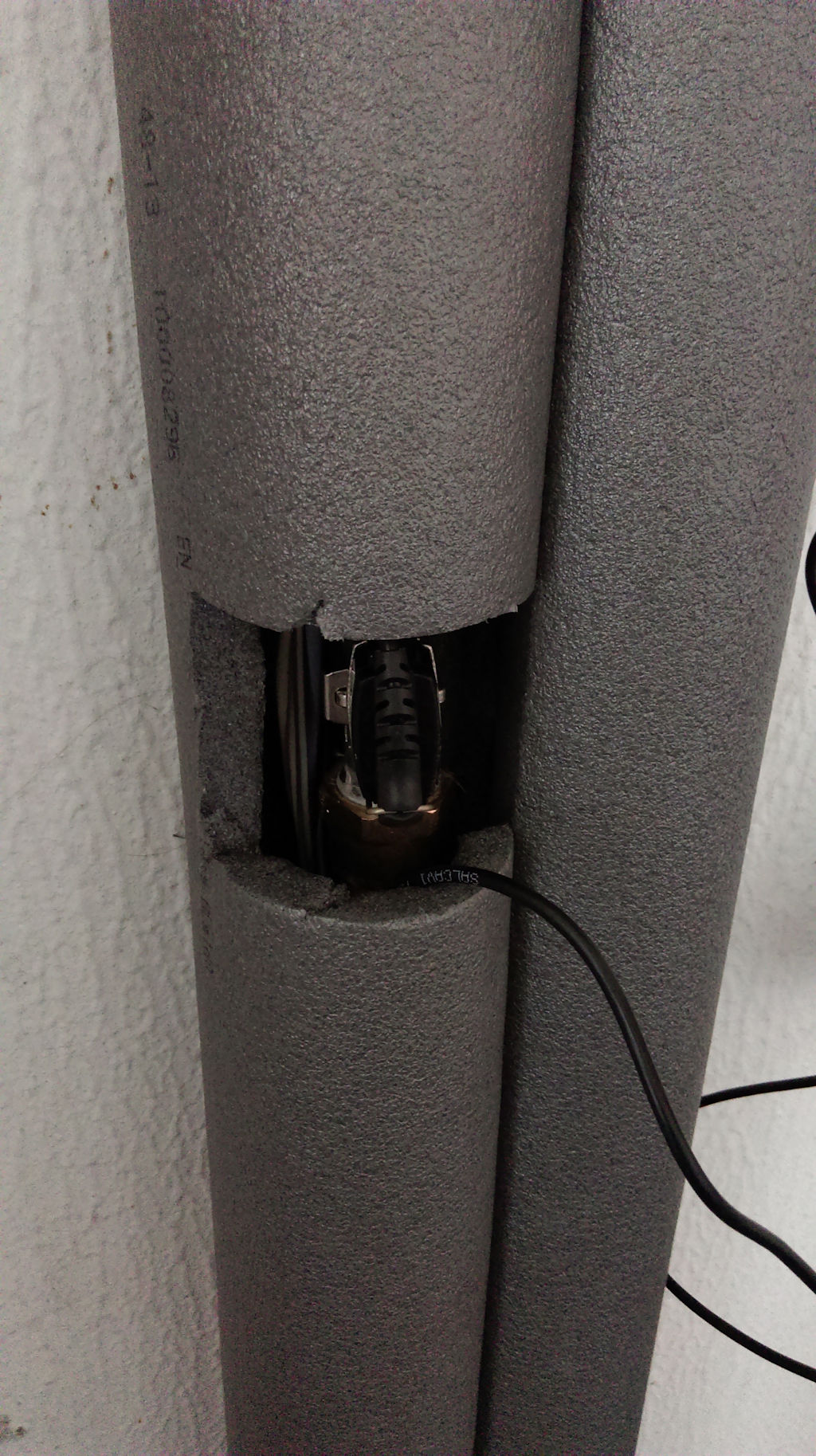

2016-09-05 15.03.59

Het is een Grundfos Direct Sensor VFS 2-40. Het is een analoge dubbele sensor. Hij meet zowel de flow als de temperatuur.

schema

Hier staat alle benodigde informatie. De sensor heeft 5V nodig en levert daarna tussen pin 1-3 en pin 2-3 een analoog signaal. Aan de hand van deze waarde is af te leiden wat de waarde is.

Deze sensor is met een Arduino op een analoge pin makkelijk uit te lezen. Met een Raspberry PI wordt dit iets lastiger. Een PI heeft namelijk geen analoge ingangen en moet dus met een aparte Analoog naar Digitaal converter worden uitgelezen. Ik ben er nog niet uit hoe ik dit precies ga oplossen. Mijn voorkeur gaat uiteraard uit naar een PI, die ligt er namelijk al om de temperaturen te meten. Een Arduino betekent weer een apart apparaatje die ik weer met de PI moet verbinden en moet uitlezen.

COP

Met deze flowmeter kan ik eindelijk de exacte COP bepalen van de warmtepomp. Hoe?

De COP is de verhouding tussen het opgenomen vermogen en het afgiftevermogen van de warmtepomp. Het opgenomen vermogen is makkelijk, die meet ik met de plug van Iungo. Het afgiftevermogen is makkelijk te berekenen met de volgende variabelen:

  • Ingaande temperatuur
  • Uitgaande temperatuur
  • flow
  • medium

Daarna is het een kwestie van de formule Q = m * C * deltaT. m is hierbij de flow in liter per seconde. C is 4,186kJ/K en de deltaT is uiteraard het verschil tussen de ingaande en uitgaande temperatuur.

Voorbeeld

  • Ingaande temperatuur: 34 graden
  • Uitgaande temperatuur: 38 graden
  • Flow: 1100liter per uur
  • Opgenomen vermogen 1000W.

DeltaT is dus 38-34 = 4 graden, en omgerekend is 1100 liter per uur 0,305556 liter per seconde. En 1 liter water is exact 1 kilo. De formule is dan:

Q = 0,305556liter/seconde * 4,186kJ/K * 4 = 5,116kJ/s.

Laatste stap is van kJ naar J, dus * 1000.

5,116kJ/s = 5116J/s.

En J/s is hetzelfde als de eenheid W. Dus 5116W.

Dus 1000W elektrisch in geeft 5116W warmte uit. De COP is dus 5,116.

Wordt vervolgd!
