Alle zonnepanelen die wij op het dak hebben liggen zitten vast met het Clickfit systeem. Ik blijf vragen krijgen van mensen die het Clickfit systeem niet vertrouwen. Die mensen snappen niet dat er voor de montage geen schroeven nodig zijn voor het plaatsen van de haken aan het dak en het plaatsen van de rails.
In dit artikel ga ik proberen, met foto’s, antwoord te geven op de vragen hoe het Clickfit systeem werkt en waarom het zo vast zit als een huis. En als u nu nog niet overtuigd bent dan mag u langskomen om de demo-opstelling zelf te bekijken en te proberen deze los te halen.
Ik wil zon-panelen.nl bedanken voor het beschikbaar stellen van een stuk rail voor de demo opstelling.
Let op: Alle plaatjes zijn klikbaar voor een grotere versie!
Het Clickfit systeem draait om de speciale vorm van deze rail. De onderkant van de rail is verantwoordelijk voor het vastklikken op de dakhaken, de bovenkant zorgt ervoor dat de zonnepanelen muurvast geschroefd kunnen worden.
Bevestiging

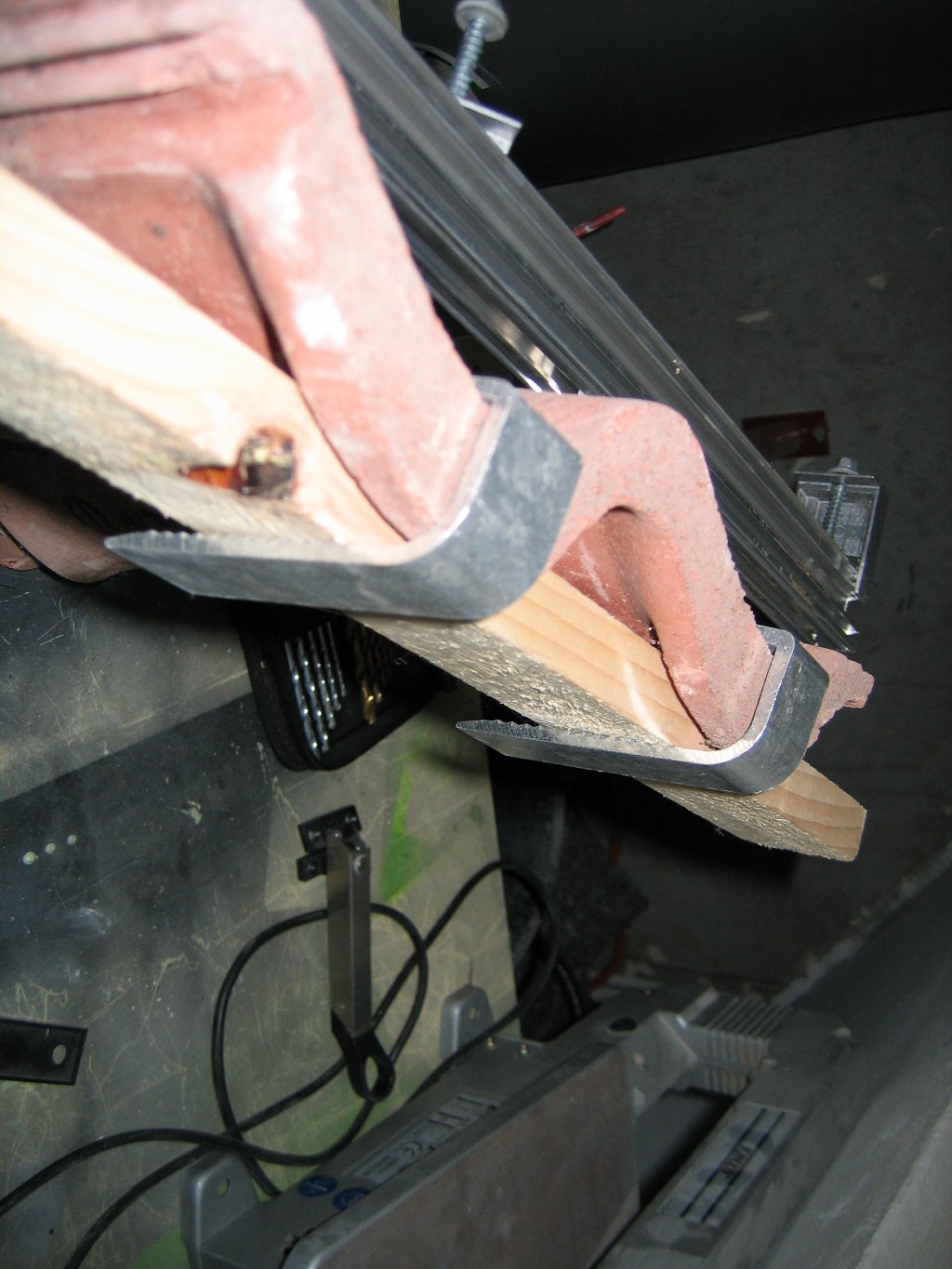

De dakhaken worden zonder schroeven rechtstreeks over de panlat en de dakpan geklemd zoals te zien is op onderstaande foto.
Met een hamer moet het laatste stukje vaak worden gedaan, hierna zit de beugel muurvast achter de panlat en de dakpan. De haken zijn voorzien van een soort tanden waardoor ze goed vast komen te zitten tegen de panlat.
Het is gebruikelijk om twee beugels aan het begin en het einde van de rail te gebruiken. Op de uiteinden heeft de wind het meeste vat op de panelen. Ertussen wordt vaak 1 beugel om de 50 tot 70cm geplaatst.

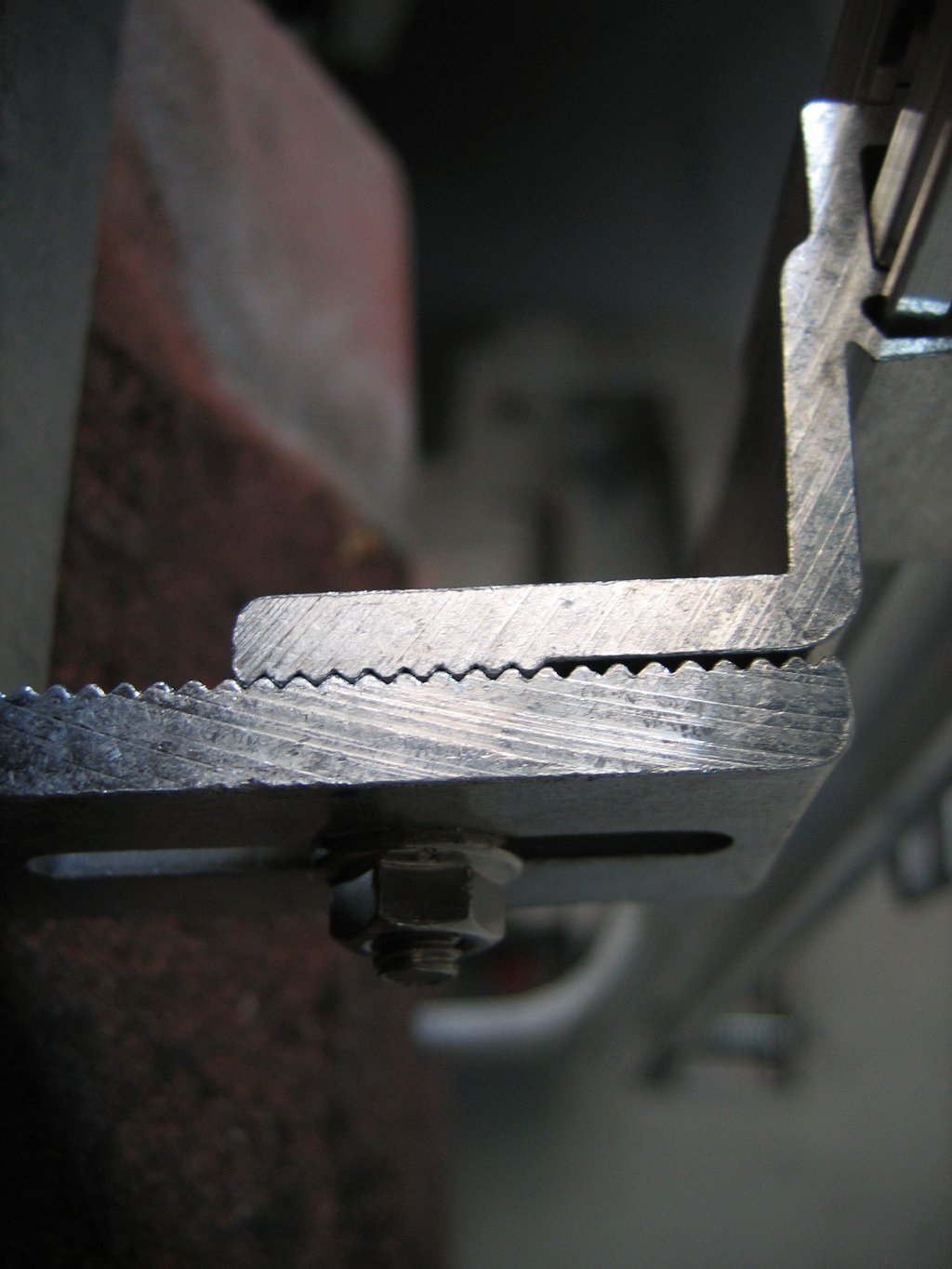

Clickfit levert zowel vaste als instelbare beugels. Mijn advies is om de instelbare beugels te nemen met deze beugels kan ongeveer 40mm aan hoogteverschil worden opgevangen van het dak, en dat is geen overbodige luxe. Hier een foto hoe het instelbare gedeelte eruit ziet.
Met hetzelfde gereedschap, ratel 10, kan de moer worden losgedraaid en kan de klem op en neer worden bewogen. Wederom met een soort vertanding krijgt de beugel extra stevigheid en kan die niet zomaar gaan schuiven.
Rail bevestigen
Hoe werkt nu precies de bevestiging van de rail op de beugels?

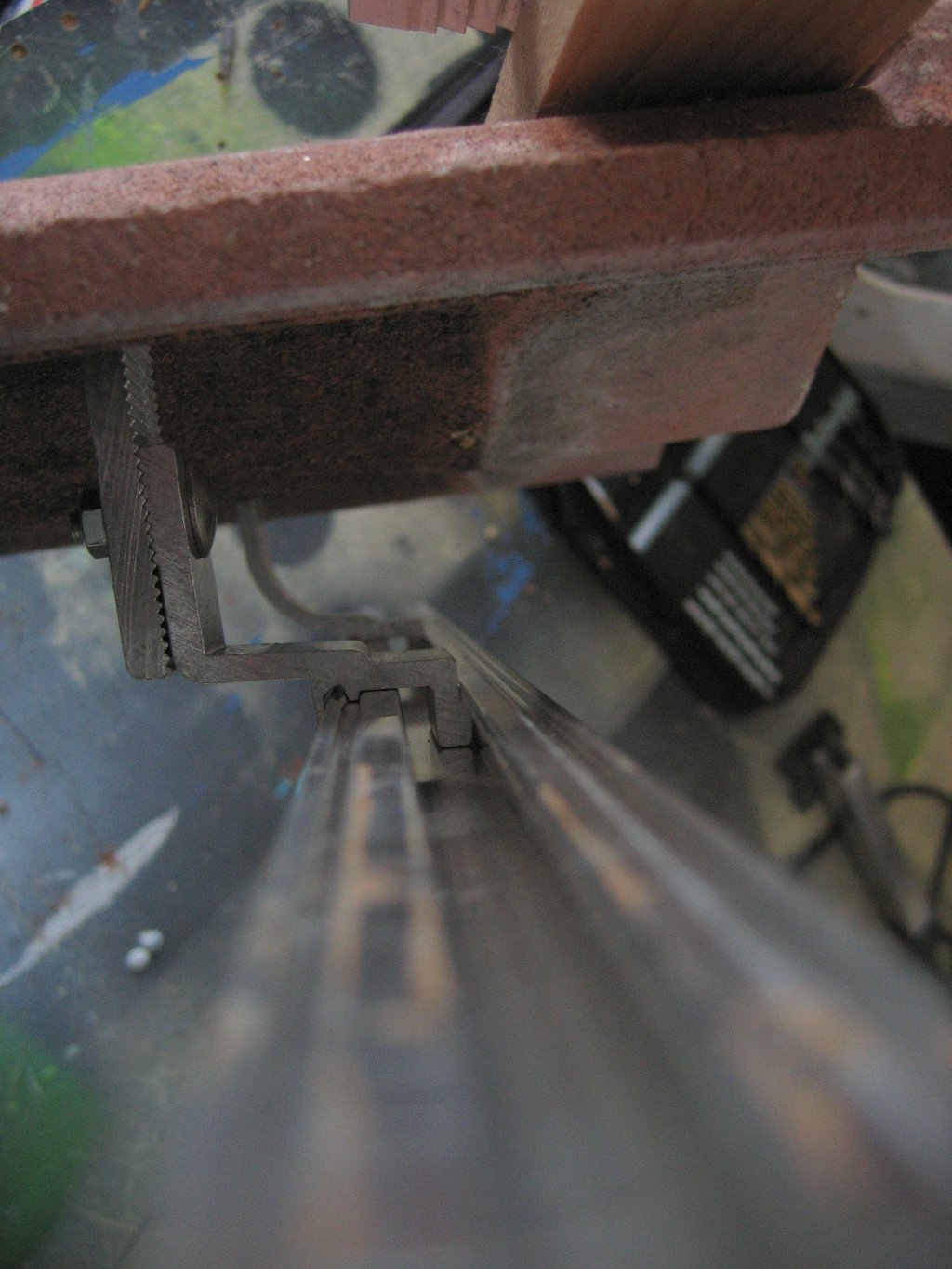

Op deze foto is te zien hoe de rail vast zit. De bovenste uitstulping zorgt ervoor dat de rail niet naar voren kan kantelen en naar beneden gedrukt kan worden. Onderaan de klem zit een veer die ervoor zorgt dat de rail niet naar boven en naar beneden kan. Aan de onderkant zit een soort kam met een klem die ervoor zorgt dat de rail niet naar voren kan draaien. Zie ook deze foto.

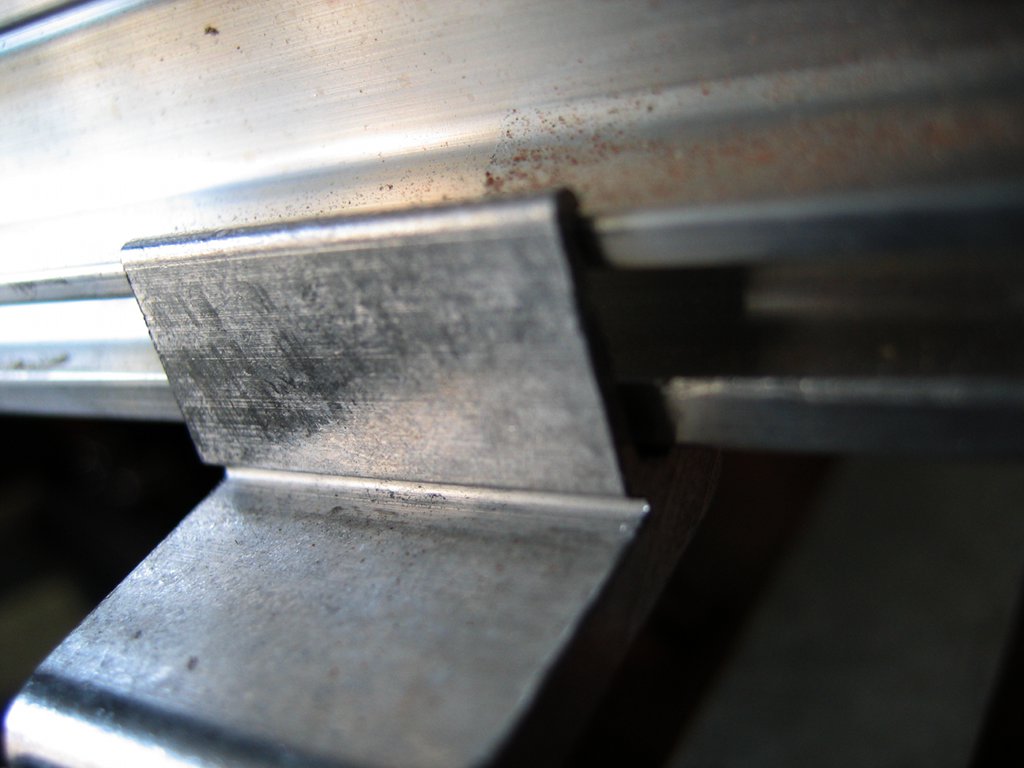

Dit is de onderkant van de beugel. Deze klemt aan de onderkant het geheel vast. Als de rail eenmaal goed vastgeklikt zit dan krijg je hem met geen mogelijkheid er meer uit. Bij het vervangen van de vaste beugels van de Isofoton set op het westen heb ik een aantal vaste beugels moeten slopen. Ik heb de onderste klem letterlijk met een hamer en een schroevendraaier uit zijn voegen moeten meppen om ze los te krijgen.

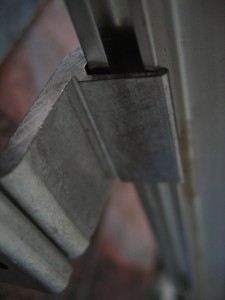

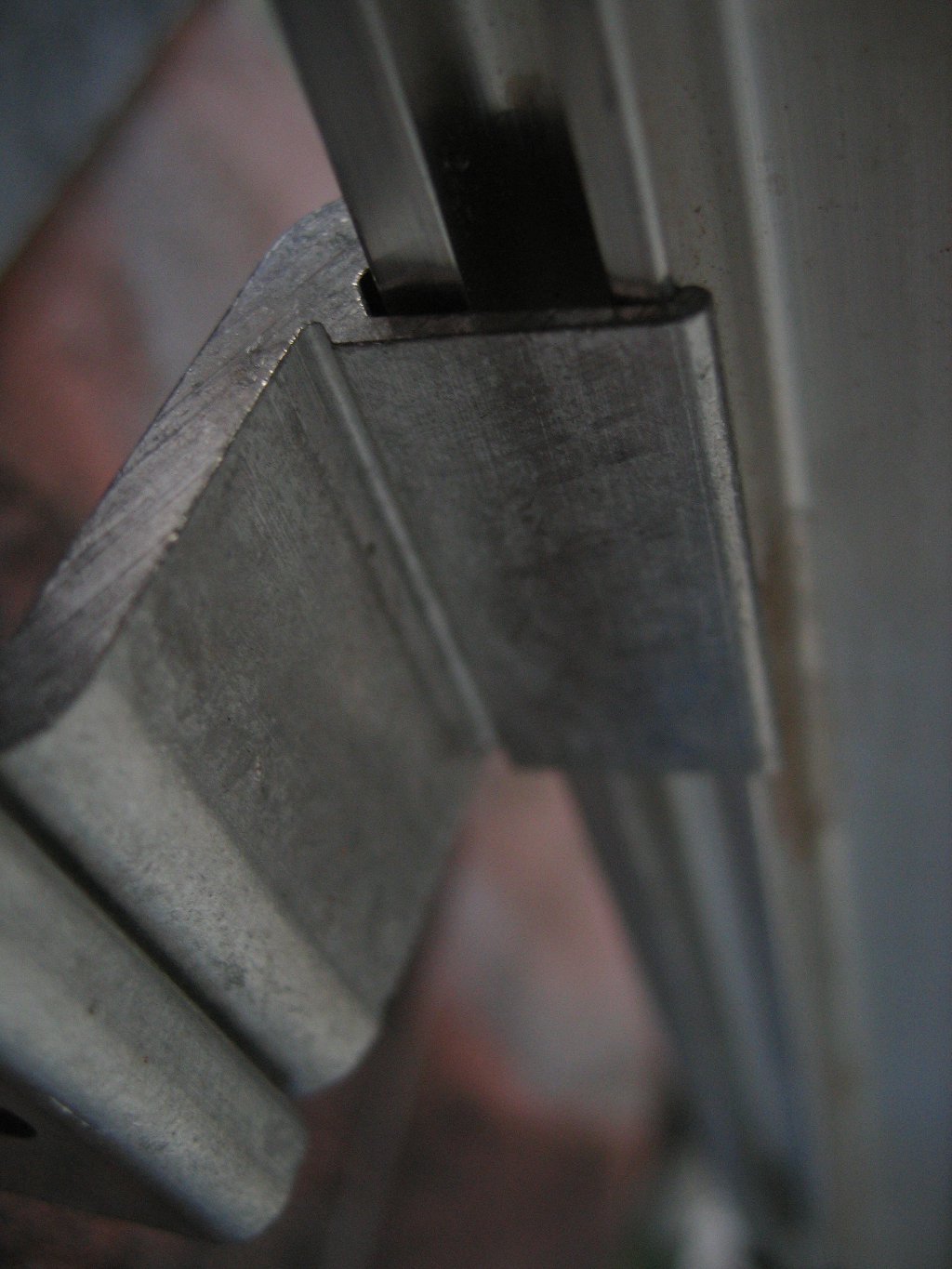

Nog wat detailfoto’s van de beugels
Zonnepanelen

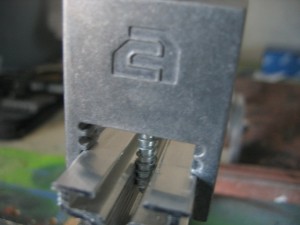

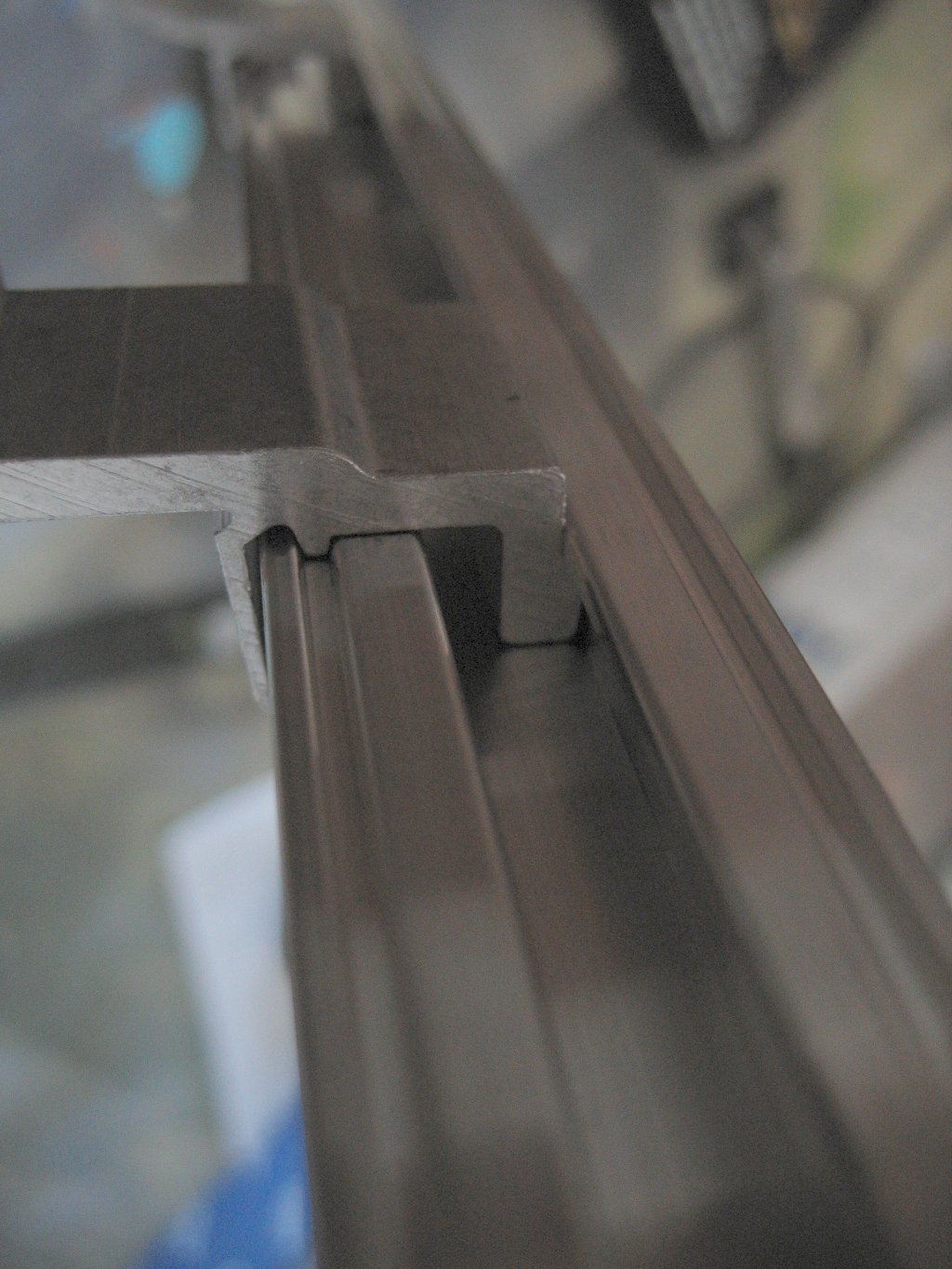

De zonnepanelen worden vastgezet aan de bovenkant van de rail. Aan de zijkanten zitten deze klemmen.
Deze worden op de zijkant van de rail geschoven en dan met een grote schroef vastgezet in de rail.

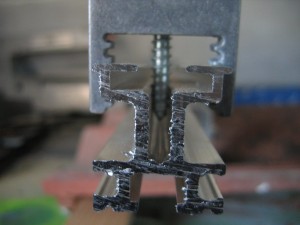

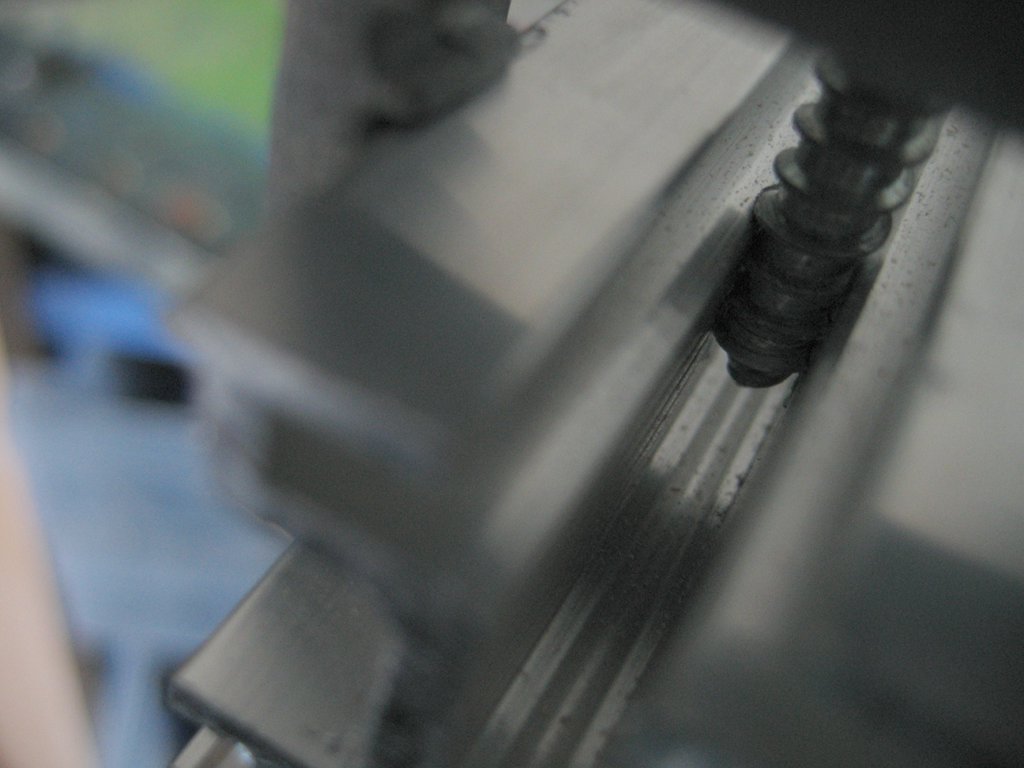

Een detailfoto hoe de schroef vast komt te zitten in de rail.
Waar de schroef in komt zitten allemaal groeven in de lengte voor extra grip en stevigheid.
Testopstelling

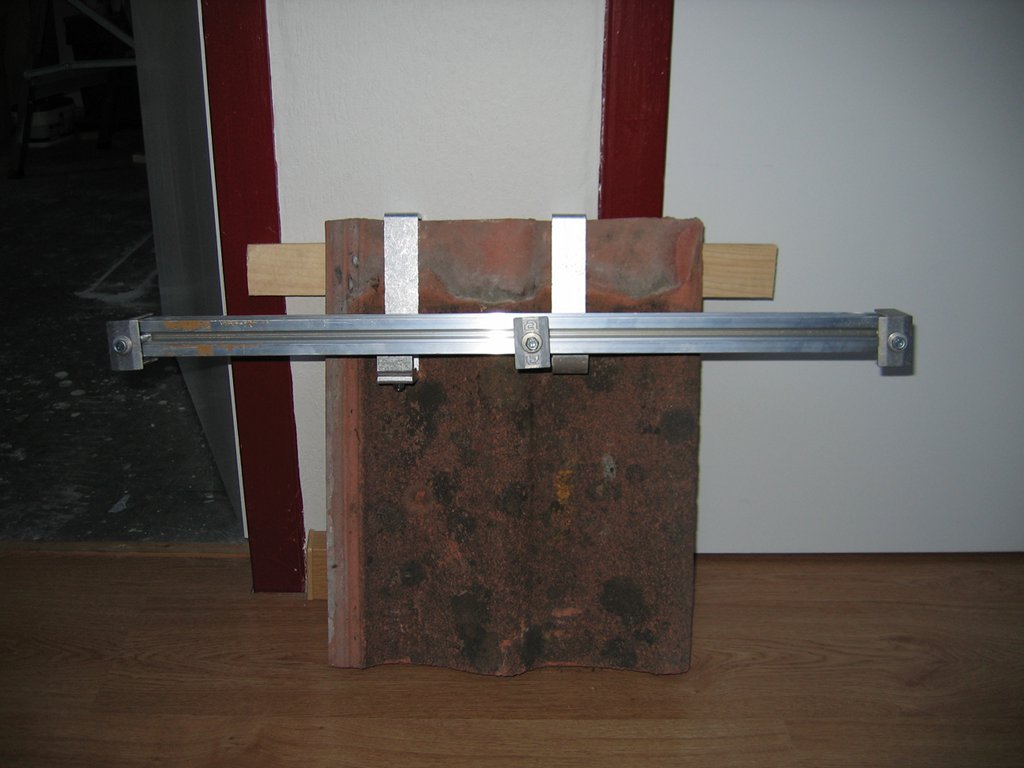

Mijn testopstelling.
Links een instelbare beugel, rechts de oude vaste beugel. Door het verschil in hoogte loopt de rail iets scheef.
Filmpjes
Er staan een aantal instructiefilms over het Clickfit systeem op Youtube.
Moet er niet geslepen worden in de dakpan voor de beugels en/of kabeldoorvoer?
Hi,
Mooie foto’s, helder systeem. Mijn panelen zijn ook met Clickfit vastgezet, maar toch een kanttekening. Clickfit vertrouwt volledig op de panlatten, terwijl die niet met als doel “ankerpunt voor zonnepanelen” zijn gelegd. De panlatten zijn (zeker bij oudere huizen) niet altijd solide vastgezet aan de “dak-spanten”. Zoals een aanbieder van een ander systeem zei: “Je vertrouwt op de paar roestige spijkers waarmee je panlatten op de spanten zijn getimmerd”. Dus zaak is om zeker te zijn dat de panlatten ook solide zijn bevestigd. Groeten, Harry
Hoi Martin,
Heldere uitleg!
Heb net zonnepanelen aangeschaft, hoorde van vriend dat clickfit zeer handig is. Ik heb echter Huguenot h10 dakpannen (dakpannen grijpen steeds in elkaar, kan ik dan ook clickfit gebruiken, weet jij dat. Of moet ik dan gaan vijlen om haak goed te leggen op m’n dakpannen? Weet jij dat toevallig?
mvg
Thomas
Ik ken het type dakpannen niet, ik zou even contact opnemen met een leverancier van clickfit, misschien dat die je kunnen helpen.
Wat betreft Clickfit heb ik 2 kanttekeningen.
Zoals gezegd is de zwakste schakel in dit systeem de kwaliteit en bevestiging van de panlat. Als bouwkundig adviseur raadt ik aan om toch een schroefplaat op de houten onderconstructie van de panlatten vast te zetten of anders minimaal een nieuwe bredere panlat goed hier op vast te schroeven. Panlatten zijn vaak vastgezet met één spijker per kruising en in aanang bedoeld om de druk van het gewicht van de dakpannen te dragen en niet om eventuele trekkracht bij windbelasting van zonnepanelen te verwerken.
Mijn tweede opmerking betreft het vastklemmen van de beugels op de panlat en dakpan. Bij teveel spanning kan de dakpan breken, ook op langere termijn.
Valk Solar heeft een zeer eenvoudig systeem bedacht dat al deze nadelen ondervangt en zowel portrait als landscape te plaatsen is.
http://www.youtube.com/watch?v=1vt4xg3kEzQ&feature=youtu.be
Ik heb al 2 jaar de zonnepanelen op een Clickfit frame zitten en heb deze samen met een vriend gemonteerd. Dit systeem zou ik iedereen kunnen aanbevelen vanwege het montagegemak en goede prijs/kwaliteit.
Ik moet zeggen dat ik de bevestiging ook zeer stevig vind ondanks dat dit systeem niet vastgeschroefd zit. Let wel goed op de dikte van de pan + panlat omdat dit de maat van de beugel moet zijn!
We hebben ongeveer 2 uur nodig gehad met 2 man om 6 zonnepanelen te plaatsen met dit systeem, we hadden vooraf geen ervaring met het plaatsen ervan.
