Naar aanleiding dan deze discussie op het forum van www.tweakers.net heb ik de warmtebeeldcamera van boven gehaald en heb besloten wat om wat foto’s te maken van de WTW in volle aktie. Ik heb hiervoor op alle te meten plekken tape geplakt om ze duidelijk van de omgeving te onderscheiden en om de reflectie van alle meetpunten hetzelfde te maken. Ik heb een aantal foto’s gemaakt voordat de WTW draaide, tijdens het omwarmen en de stabiele situatie na ongeveer 10 minuten. En als laatste voorwaarde: De douche stond ingesteld op 38 graden.

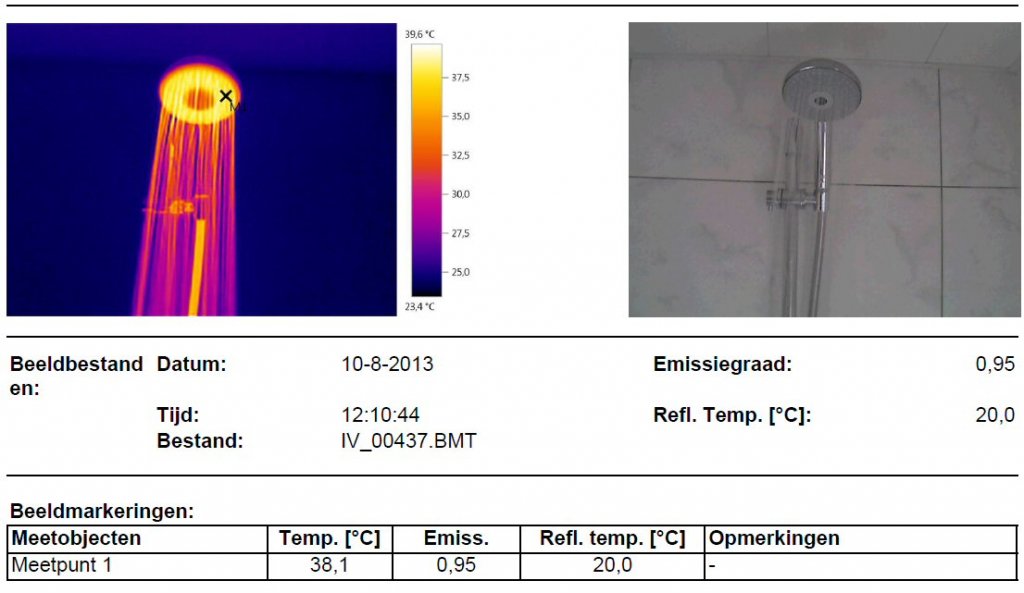

Douche en vloer
Tijdens het douchen verliest het water dus al 1,5 graad. Het water verdwijnt in dit voorbeeld dus met ongeveer 36,5 graad in de douchedrain.
Rustsituatie

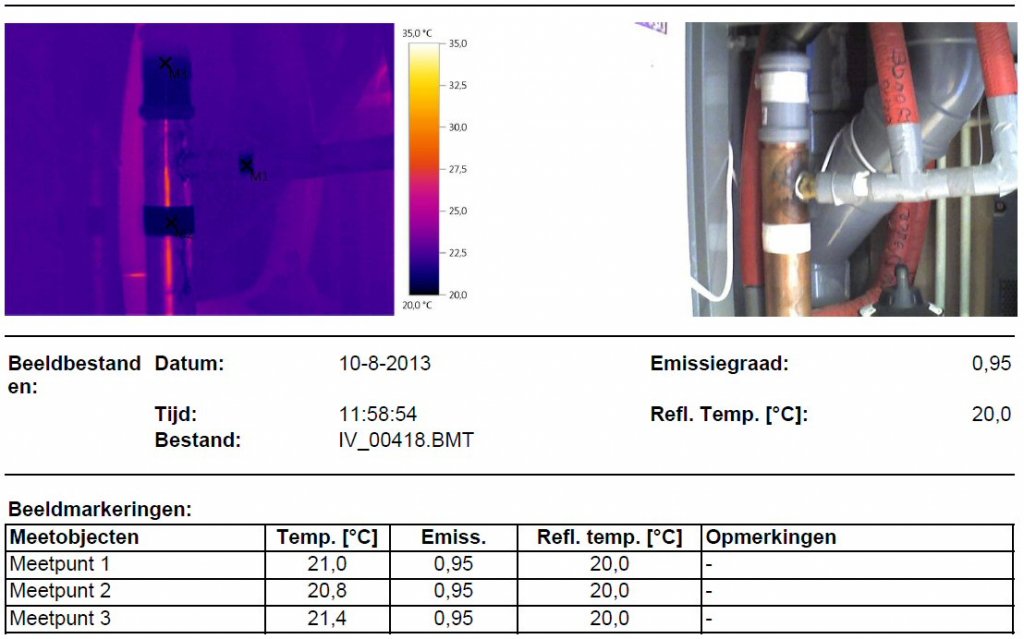

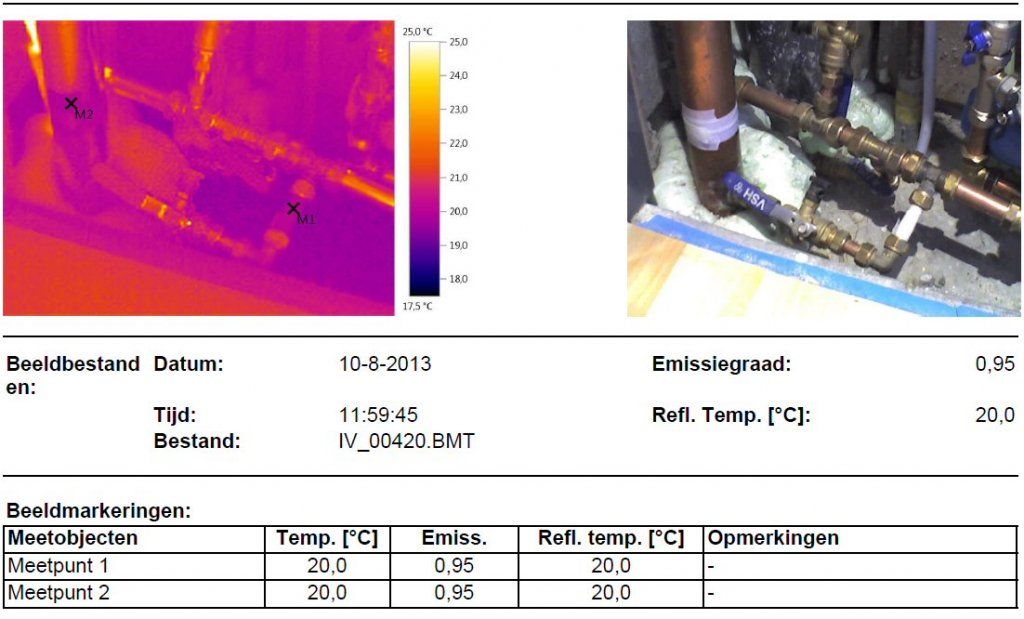

Dit is de situatie in rust van de WTW, gemeten aan de onderkant van de WTW en de bovenkant van de WTW.
In rust zijn alle meetpunten tussen de 20 en 21 graden.
WTW in aktie

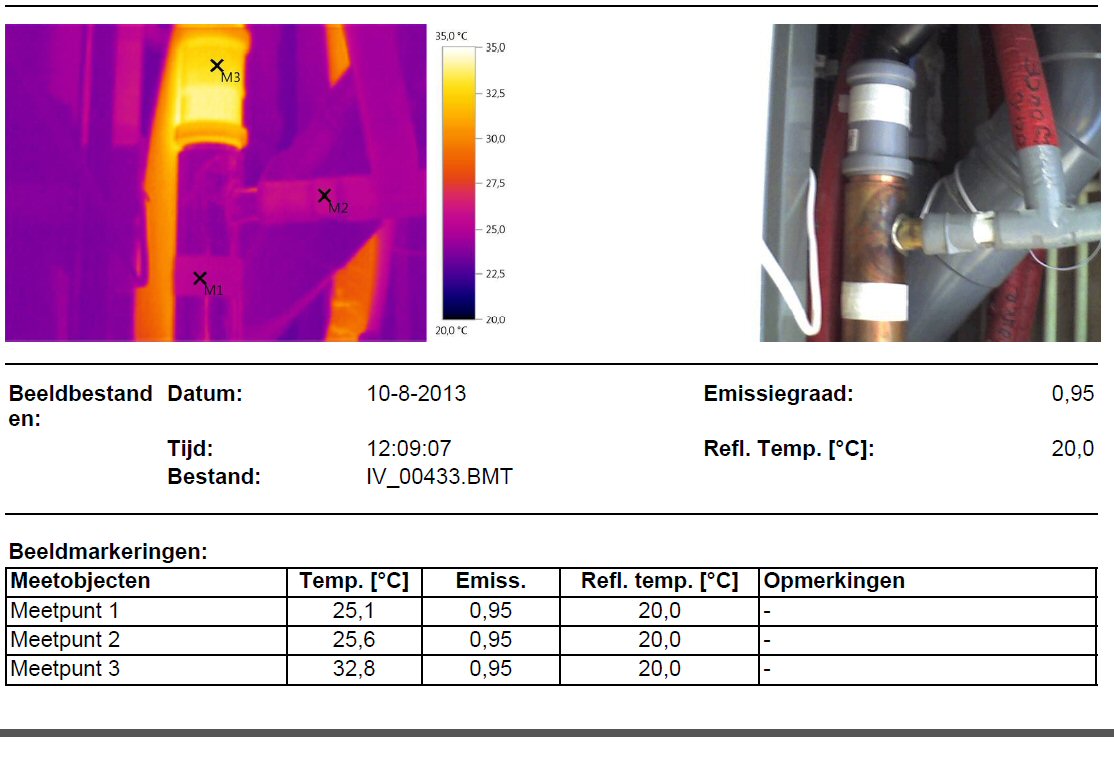

En de WTW in aktie
Het verschil is aanzienlijk! Het water komt binnen in de WTW met een temperatuur van 32,8 graden. Onderweg tussen de douchedrain en de WTW verliezen we 3,7 graden. Het water wat het huis binnen komt is 18.7 graden wat ik persoonlijk behoorlijk warm vind.
Het water wordt door de WTW van 18.3 opgewarmd tot 25,6 graden een deltaT van 7,3 graden.
Rendement
En een bierviltjerendementsberekening (3x woordwaarde ). Het water wordt 7,3 graden opgewarmd door de WTW en het water komt met 32.8 graden de WTW binnen. Het bierviltrendement is dan: ( ( 25,6 – 18,3 ) / ( 32,8 – 18,7 ) ) * 100 = 50%. Dat klopt in onze situatie wel aardig gok ik zo. Er zit nog een aantal meter riool tussen de douchedrain en de WTW en dat deel is nog geïsoleerd.
Wij gebruiken 90% van ons warme water met het douchen. Daarvan wordt een heel groot deel door de zonneboiler opgebracht. De WTW maakt dus indirect de zonneboiler ook weer een stuk effectiever!
Isoleren
Nog wat te doen dus. Ik kan zowel de WTW zelf als de afvoer vanaf de douchedrain nog isoleren om het water een paar graden warmer in de WTW te krijgen.
