De grootste klus is, hopelijk, gedaan. Dit weekend ben ik druk bezig geweest om het lastigste traject aan kabels te leggen. Dit is het traject vanaf de schuur, via buiten en de kruipruimte richting de meterkast. Dit project is hopelijk nu voltooid. En waarom zeg ik het woord hopelijk? Omdat ik nogal wat kritiek heb gekregen over de wijze zoals ik het nu heb liggen. De kans is dus aanwezig dat ik een deel overnieuw ga doen, maar daarover later meer.  Eerst wat foto’s van het werk van gisteren.

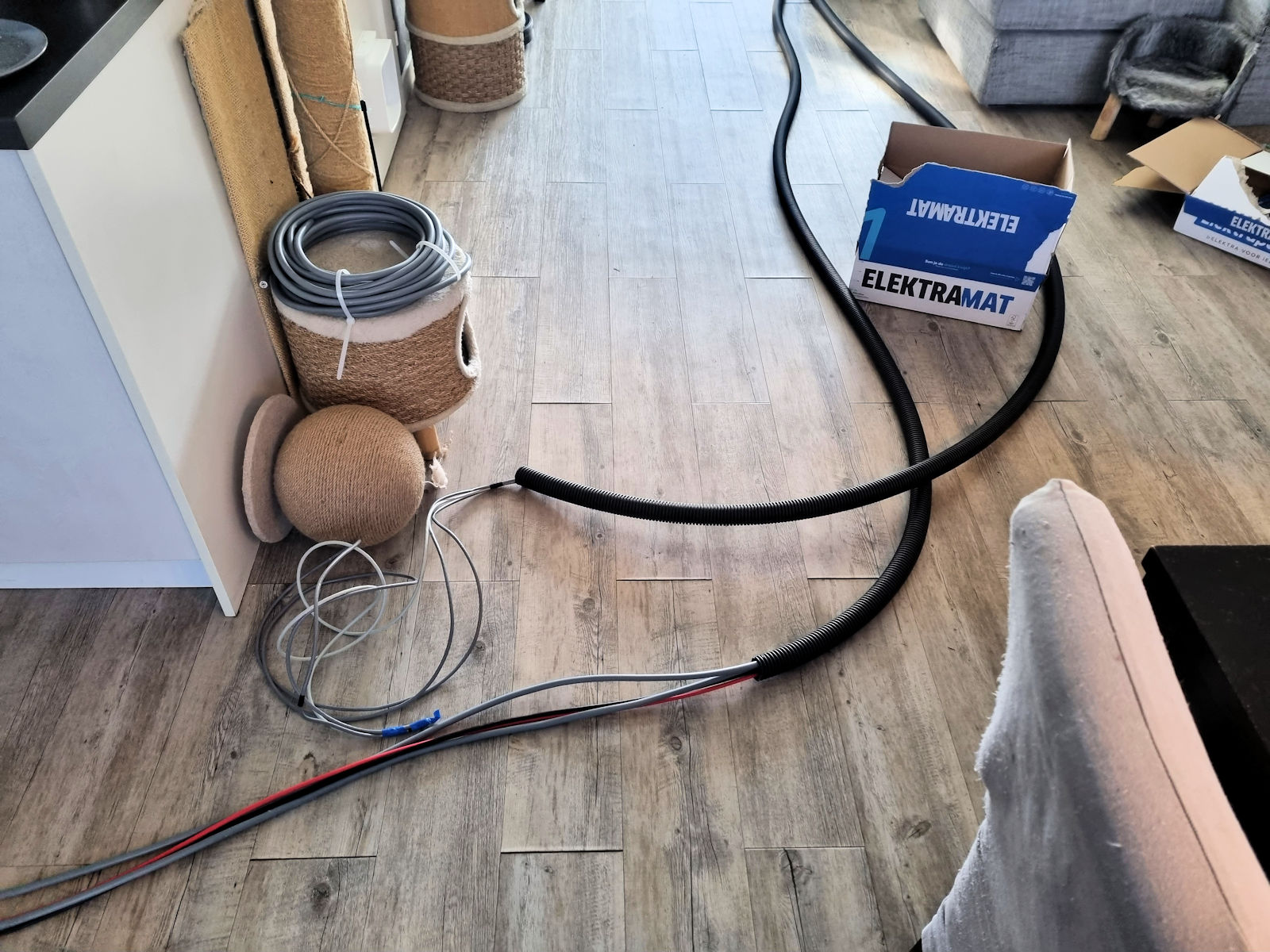

Zo zag de woonkamer er gisteren uit. Overal kabels, nog meer kabels en nog heel veel meer kabels. Iemand had het al over kabel spaghetti. Ik heb twee mantelbuizen klaar gesneden op lengte zodat ze vanaf de schuur uit komen tot in de kruipruimte. In mantelbuis 1:

• YMVK kabel 1: Voor de warmtepomp
• YMVK kabel 2: Voor de omvormer van de accu
• Solarkabel rood
• Solarkabel zwart

En in mantelbuis 2:

• 2x RJ45 CAT6 voor netwerk
• 1x RJ45 CAT6 voor de “Current sensor”

Dit ziet er al stukken netter uit. Alle kabels zitten netjes per mantelbuis gesorteerd en liggen klaar om de grond in te gaan. En dat kan niet zonder een greppel te graven in de tuin buiten vanaf de schuur tot in de kruipruimte.

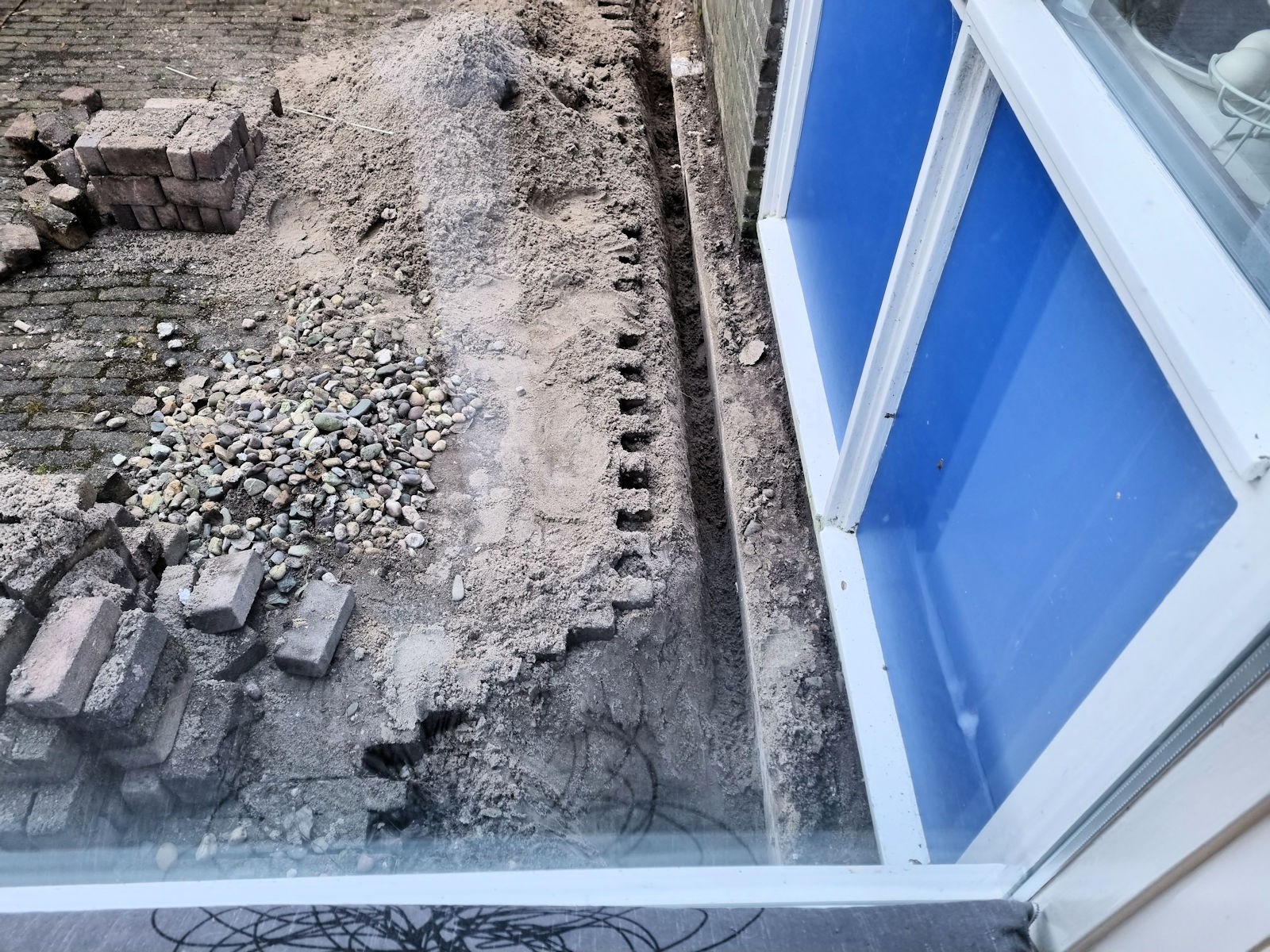

Dat ziet er dus zo uit. Foto is genomen tijdens een korte pauze vanuit binnen. Op je knieën zitten en met een klein schepje zo’n greppel graven is absoluut niet mijn hobby. Bij het huis moest ik nog een stuk dieper dan 60cm om onder de fundering uit te komen. Dit was een klusje van drie personen.

Ik lag in de kruipruimte op gevoel een gat onder de fundering door te graven op hopelijk de goede plek. Kevin stond buiten te kijken of hij mijn schep al zag en Bianca zat klaar bij het kruipluik om kabels door te geven wanneer we deze onder de fundering door konden trekken. Dat ging gelukkig redelijk snel! Ik had op de juiste plek op gevoel gegraven en Kevin zag vrij snel mijn schepje onder de fundering door komen.

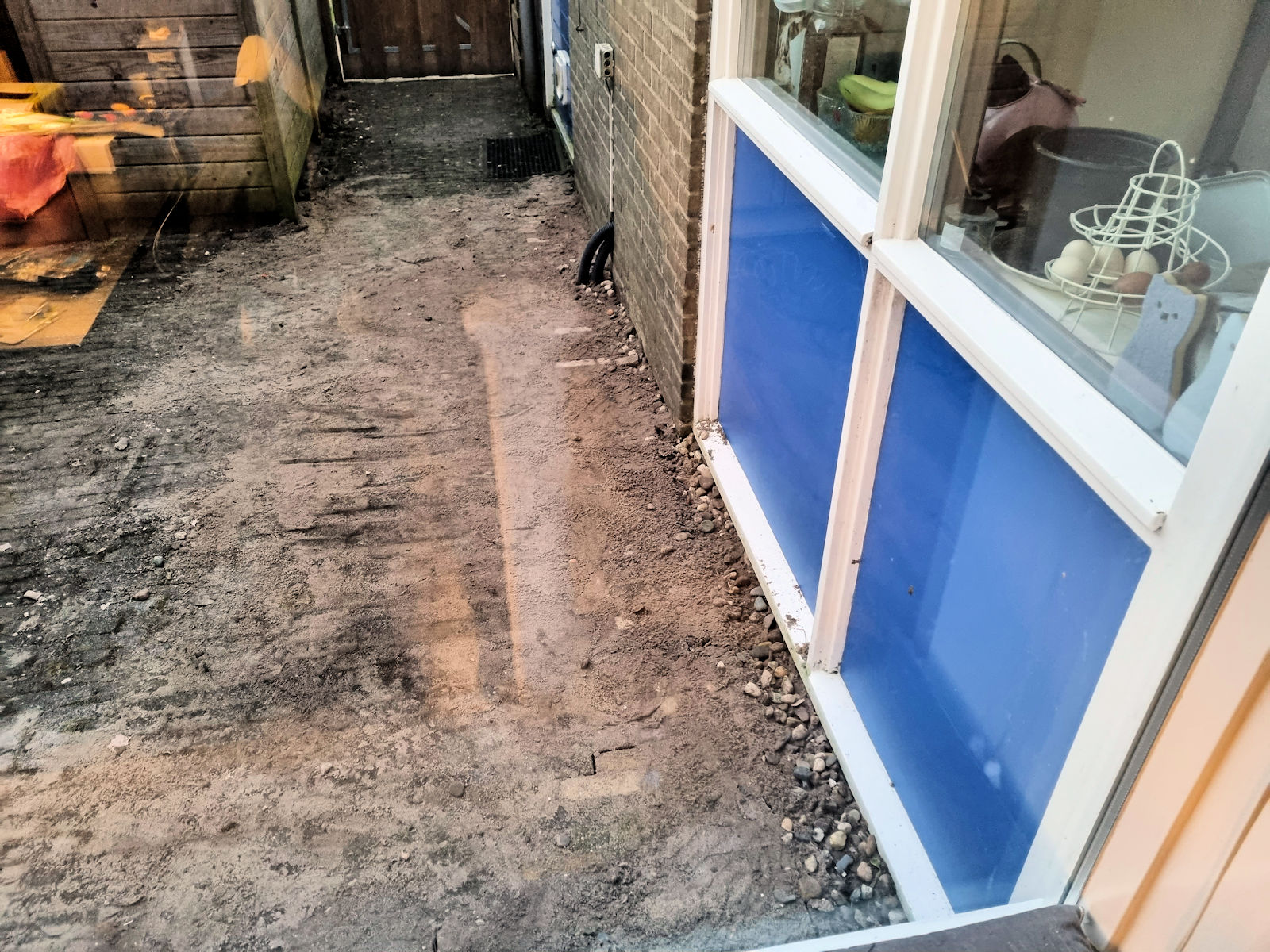

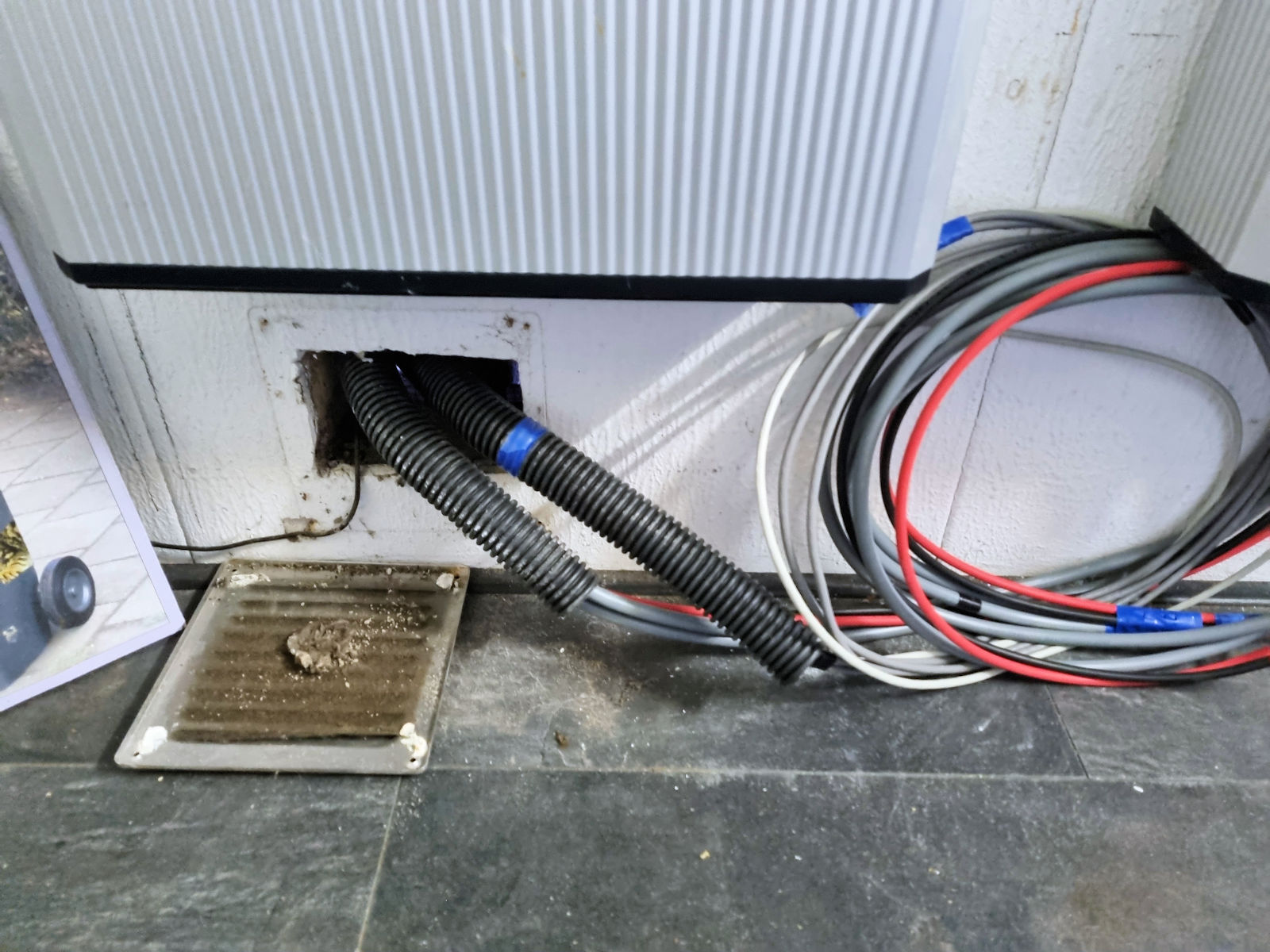

Poppetje gezien; grond weer dicht en opnieuw bestraat. Ik heb met de boorhamer 1 van de stenen in een ventilatierooster verwijderd en daar pasten perfect beide mantelbuizen doorheen. Ik ga buiten de boel nog aftimmeren met duurzaam hout dat de mantelbuis ook boven de grond goed is beschermd.

En zo komen de kabels nu binnen. Je kan links nog net de lijnen zijn waar straks de kabelgoot loopt. Straks vouw ik dus de mantelbuizen naar links en bevestig ze straks goed stevig aan de muur dat ze goed vast zitten. Daarna kan ik in de goot de kabels netjes geleiden met kabelgeleiders richting de omvormer, stopcontact en patchpaneel voor het netwerk.

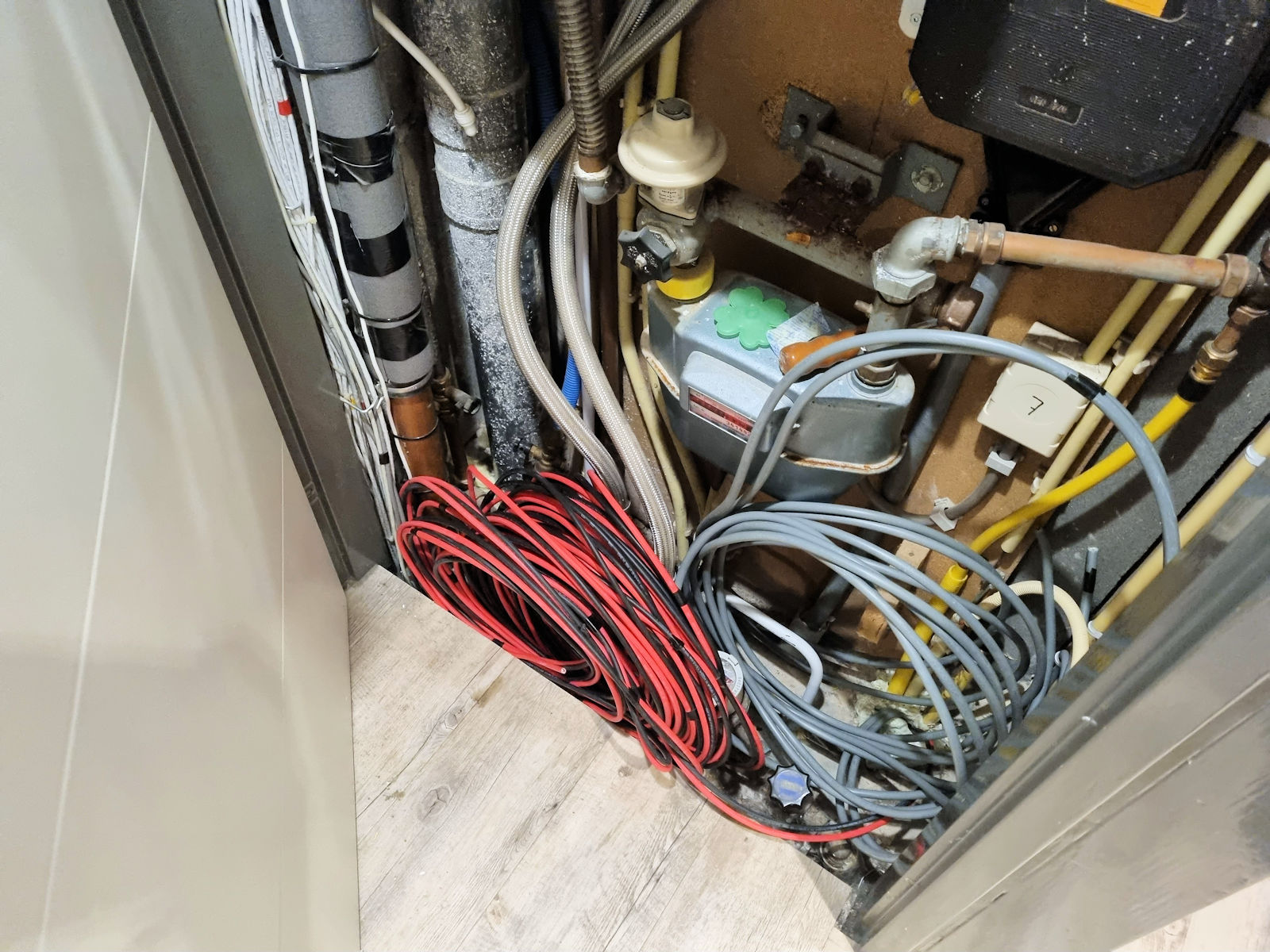

En daarna begon de laatste lastige etappe. De resterende kabel moest nog van het kruipluik door naar de meterkast. Gelukkig had ik al twee locaties waar ik de kabels doorheen kon trekken zonder dat ik een extra gat hoefde te boren. Ik moet alleen, als afwerking straks weer een paar gaten goed luchtdicht maken als alles is afgewerkt.

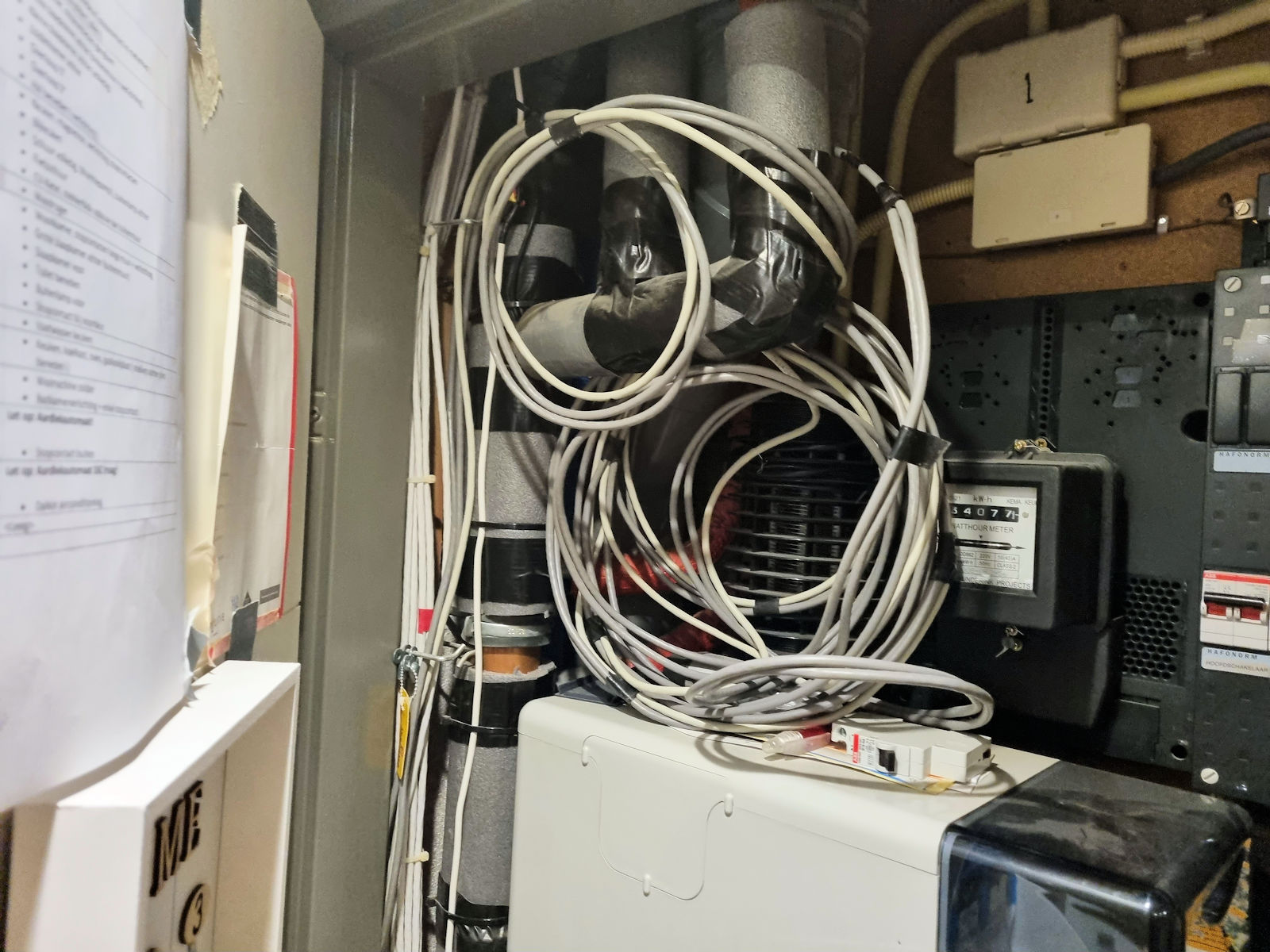

En de netwerkkabels. Twee stuks gaan straks door naar de patchstrook waar ik ze netjes in kan afwerken en de iets lichtere kabel ga ik straks samenvoegen met de currentsensor. Het grappige is dat deze sensor al een RJ45 stekker heeft alleen was deze kabel, van 10 meter notabene, niet lang genoeg om vanaf de meterkast in de schuur te komen. Hoe ik die twee ga samenvoegen weet ik nog niet, maar dat gaat goed komen.

Kritiek

Na het plaatsen van deze foto’s op twitter, en vooral op een gespecialiseerde facebookpagina over batterijen, heb ik een storm van kritiek over mij heen gekregen.

Kritiekpunt 1, kabel te dun

Ik heb 2.5mm2 YMVK kabel gebruikt voor het aansluiten van de omvormer. De handleiding van de omvormer geeft aan 4-5mm2. In overleg met diverse experts besloten om 2.5mm2 aan te leggen omdat de afstand relatief kort is richting de meterkast en het vermogen maximaal 3000W is. Dat heeft voor een aardige storm aan kritiek opgeleverd. Er was zelfs iemand die het vermogen van de PV zijde, 3000W optelde bij wat de accu kan leveren, 1,5 * 2000W en dus uit kwam op 6000W. De handleiding geeft aan dat er nominaal 13A ( zowel uit als in ) kan lopen. Dat is om en nabij de 3000W.

Had 4mm2 beter geweest, misschien. Is 2.5mm2 fout. Nee, ik ben van mening van niet 🙂

Kritiekpunt 2, AC en DC in 1 mantelbuis

Het grootste en heetste hangijzer; Daarnaast kreeg ik ook op mijn spreekwoordelijke donder dat ik zowel de plus als de min in dezelfde mantelbuis had gelegd, de min had in een aparte buis gemoeten.

Ik snap dat bij een beschadiging er vlambogen kunnen ontstaan bij DC en dat dit een risico is. Die kabels zijn alleen dubbel geïsoleerd, ik weet zeker dat ze niet zijn beschadigd tijdens het trekken. Wat is nu wijsheid? Mag het echt niet om ze samen door 1 buis te trekken? Het gekke is dat ik alles wel los zo in de grond mag leggen zonder mantelbuis maar dat met mantelbuis het een probleem oplevert? Daar komt dan weer bij dat de kabels in de kabelgoot binnen ook weer bij elkaar komen, dat kan en mag dan weer wel?

Had ik dan 4 mantelbuizen moeten trekken? 1 Mantelbuis voor solar plus, eentje voor solar min,. de derde voor de 2 YMVK kabels en de laatste voor de CAT6 kabels? Overigens was er ook iemand die zei dat twee YMVK kabels van twee verschillende groepen ook niet in dezelfde mantelbuis mochten. Had ik er dan 5 moeten trekken?

Ik was serieus in de veronderstelling dat ik een goede keuze had gemaakt met de twee mantelbuizen. Maar wat is nu wijsheid? Ik wil dit goed doen maar is wat ik nu gedaan heb nu echt zo fout?

Of anders gezegd: Moet alles weer open en moet ik wat veranderen?

Tot slot

Ik wacht nog op het laatste deel van de kabelgoot en ik moet nog wat kleine boodschappen doen. Dan kan ik beginnen met het aansluiten van het deel wat ik wel aandurf om te doen.
