Warmtepompen uitgelegd: korte runs, lange runs en de sweet spot

Een goed ingeregelde en gedimensioneerde warmtepomp pendelt niet. Dat had ik in een voorgaand artikel al eens geschreven.

Maar een warmtepomp kan wel degelijk op een dag regelmatig starten en stoppen afhankelijk van de buitentemperatuur. Waarbij ik er vanuit ga dat uw warmtepomp ook draait op een weersafhankelijke regeling.

In dit artikel laat ik aantal screenshots zien hoe onze warmtepomp werkt bij verschillende buitentemperaturen.

Fase 1, relatief warm buiten

Bovenstaande grafiek is van vandaag, met een buitentemperatuur die de hele dag rond de 11,5 graden lag. De blauwe lijn is de buitentemperatuur, de groene lijn is het opgenomen vermogen van de warmtepomp.

Mijn warmtepomp kan terugmoduleren tot ongeveer 400 watt, dat is het minimale vermogen.

Je ziet hier dat de warmtepomp start, ongeveer 15 minuten draait en daarna weer stopt. Meer warmtevraag is er bij deze buitentemperatuur simpelweg niet.

Ook zie je mooi dat rond 09:00, wanneer het buiten nét iets kouder wordt, de tussenperiode tussen twee runs korter wordt. De warmtevraag wordt dan net groot genoeg om de warmtepomp iets vaker te laten draaien, maar nog niet groot genoeg voor langere runs.

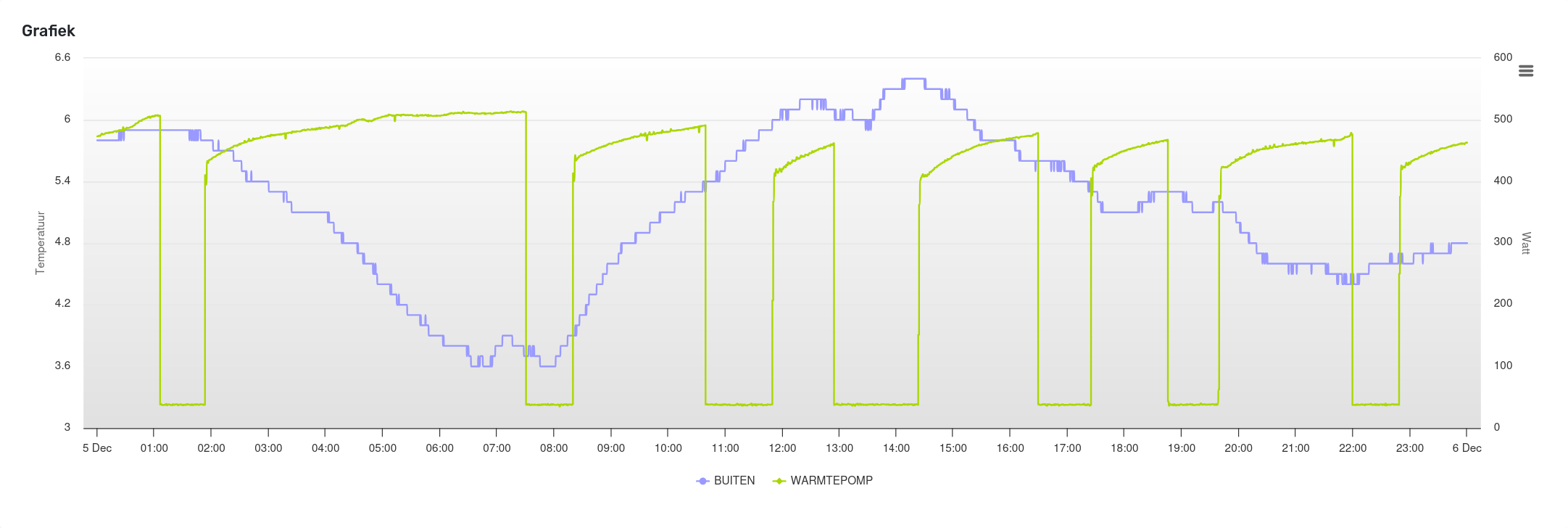

Fase 2, het wordt iets kouder

Hier ligt de buitentemperatuur tussen de 4 en 6 graden.

Het aantal runs neemt duidelijk af, maar de runs zelf worden een stuk langer. De warmtepomp draait hierbij nog steeds op een heel laag vermogen, rond de 500 watt.

Zodra het buiten kouder wordt, zal een goed ingeregelde warmtepomp vanzelf langere runs gaan draaien op dit lage vermogen. De warmtevraag komt dan dichter in de buurt van de minimale modulatie, waardoor de compressor langer kan blijven lopen voordat hij hoeft te stoppen.

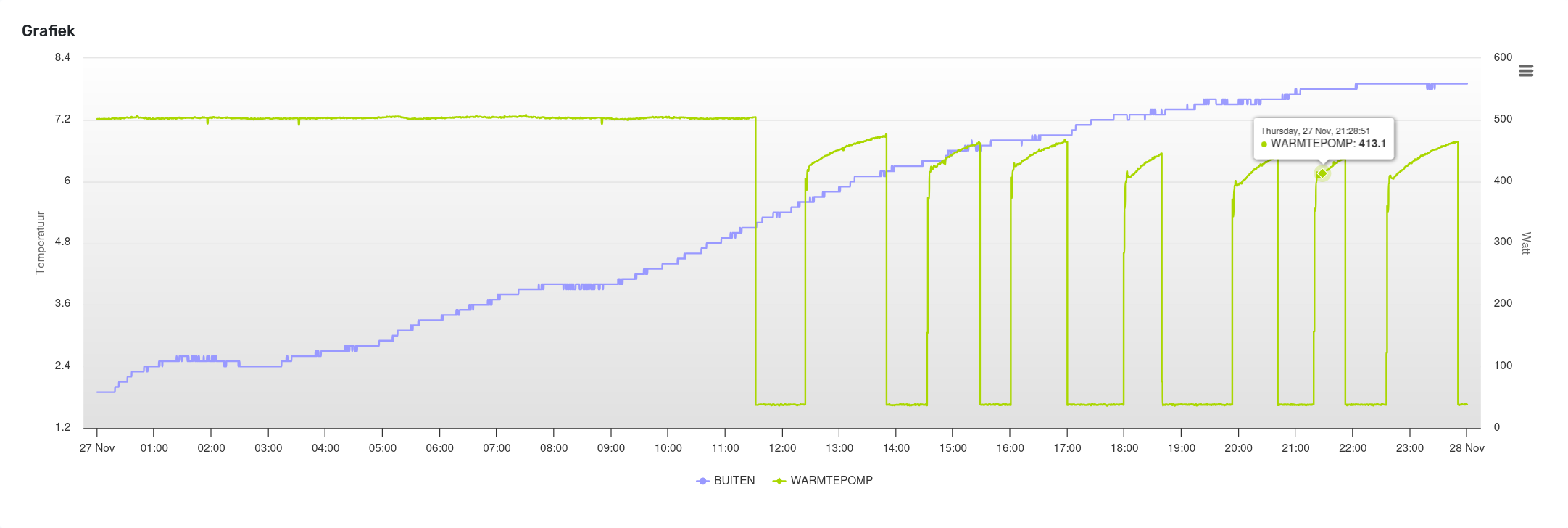

Fase 3, warmtepomp draait fulltime

Hier ligt de buitentemperatuur tussen de 2 en 7 graden.

Met name het deel tot ongeveer 10:00 is interessant: de temperatuur is dan laag genoeg om vrijwel continu warmtevraag te hebben, waardoor de warmtepomp op één stabiel vermogen blijft draaien.

Je ziet dat dit nog steeds laaglast is — de compressor draait constant, maar op een heel bescheiden niveau. Dit is precies het gedrag dat je wilt in dit temperatuurbereik: lange, rustige runs op laag vermogen met een hoge efficiëntie.

En let op! Ondanks de temperatuur dicht bij het vriespunt, geen defrosts!

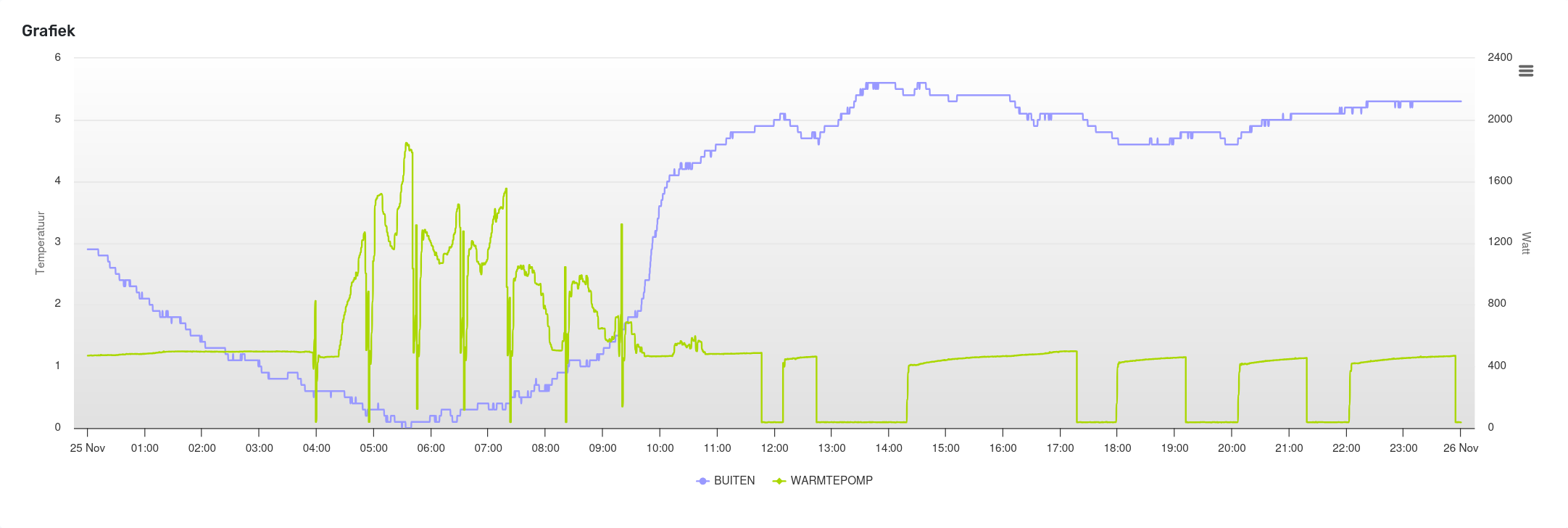

Fase 4, warmtepomp gaat harder draaien

En dan komt het punt waarop de buitentemperatuur nog verder zakt. In deze grafiek ligt de temperatuur in de nacht rond het vriespunt.

Je ziet dat de warmtepomp harder moet gaan werken: het opgenomen vermogen loopt op, in dit geval kortstondig rond de 1800 watt.

Dat is logisch — de warmtevraag stijgt flink zodra het vriest en de warmtepomp moet meer energie in het systeem pompen om de woning op temperatuur te houden.

Ook zie je dat de warmtepomp af en toe een defrost uitvoert om de buitenunit te ontdooien. Dat hoort erbij bij deze temperaturen. Een defrost kost even vermogen en zorgt voor een korte dip in het verwarmingspatroon, maar is volledig normaal.

En door de defrosts koelt het huis iets af waardoor de warmtepomp dat gaat compenseren en daardoor harder gaat draaien.

Samengevat

De warmtepomp begint bij hogere buitentemperaturen met korte intervallen op laag vermogen.
Naarmate het kouder wordt, worden de runs automatisch langer, tot het punt waarop de warmtepomp permanent op laaglast kan draaien — de meest efficiënte zone.

Daalt de temperatuur verder richting het vriespunt en daaronder, dan moet de warmtepomp harder gaan werken om voldoende warmte te leveren. Het opgenomen vermogen loopt dan op en er kunnen defrosts plaatsvinden. Dit is normaal gedrag voor een goed ingeregelde installatie.

De ideale installatie

Let op! Dit is mijn mening!

Volgens mij is de meest ideale installatie een warmtepomp die tot ongeveer +3 graden buitentemperatuur permanent op laaglast kan draaien, en pas onder +3 graden langzaam begint op te toeren.

Waarom +3?

Dat is ongeveer de gemiddelde wintertemperatuur in Nederland. Dat lijkt mij precies het punt waarop een warmtepomp ideaal rustig kan doorlopen: hoge efficiëntie, nauwelijks start-stopcycli en minimale slijtage.

In mijn geval zie ik dat mijn warmtepomp bij +3 graden nog steeds met intervallen draait.

Dat betekent simpelweg dat het vermogen iets te hoog is voor de warmtevraag van ons huis in dat temperatuurbereik. Geen probleem, maar technisch gezien wel een lichte overdimensionering.

Eens?
