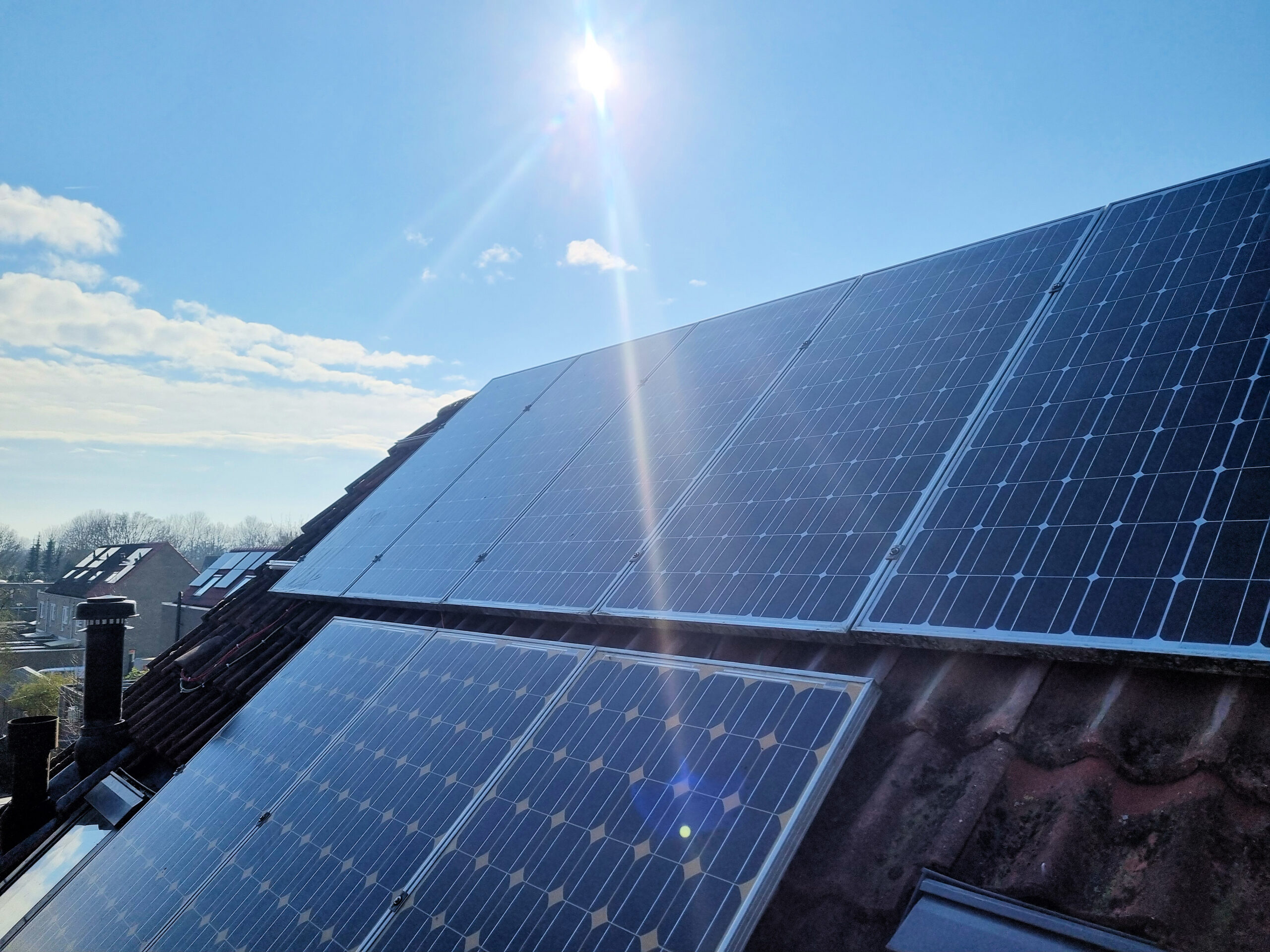

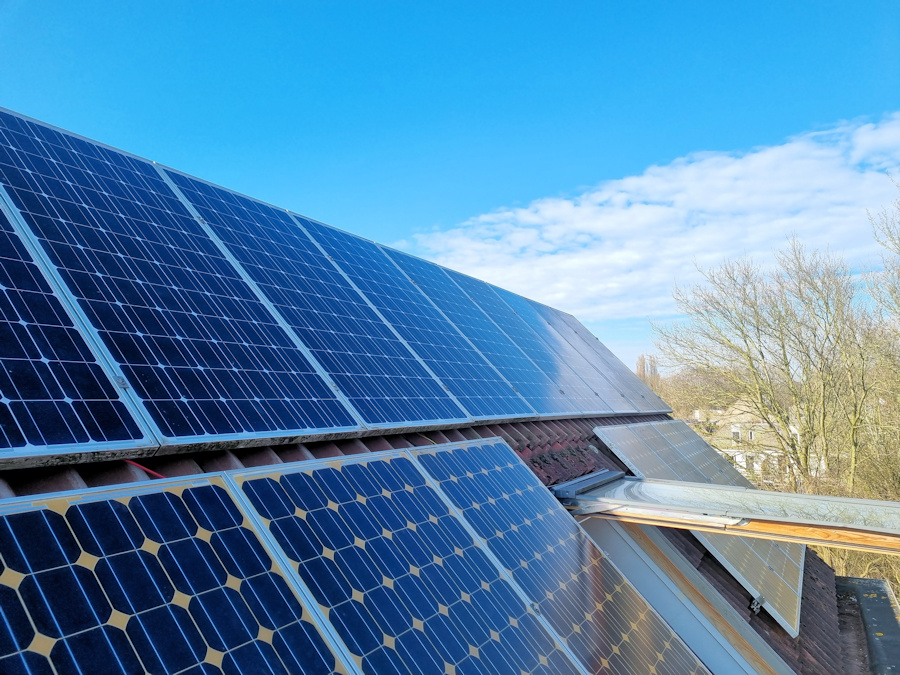

Op 09-03-2024 is er een grote consolidatie van onze PV installatie geweest. Alle panelen op het oosten zijn van het dak af geweest, schoon gemaakt, doorgemeten, en voorzien van nieuwe stekkers. op dit dak ligt nu:
- 10x190Wp tegen de nok: 1900Wp
- 7x185Wp daar onder: 1295Wp
Totaal goed voor net geen 3200Wp
Installatie
De installatie was lastig en heeft 2 dagen gekost.
Vrijdag
Op vrijdag 08-03-2024 zijn alle panelen van het dak af gehaald, schoon gemaakt, getest ( isolatietest ), en voorzien van nieuwe stekkers. Ook op vrijdag is de gehele installatie op oost geaard en vlak gelegd. En als laatste zijn we begonnen met het leggen van de bovenste string van 10 panelen.
Daar liepen we tegen het probleem aan dat 1 rail niet lang genoeg was. Ik was even vergeten dat 5x158cm minder is dan 10×80,8cm.
Zaterdag
Op zaterdag is het gelukt om de rail te verlengen en een extra clickfit dakhaak te plaatsen, die had ik gelukkig nog op reserve. Daarna lag het 10e paneel ook tegen de nok.
Als laatste zijn de 7 overgebleven 185Wp panelen geplaatst.
Omvormer

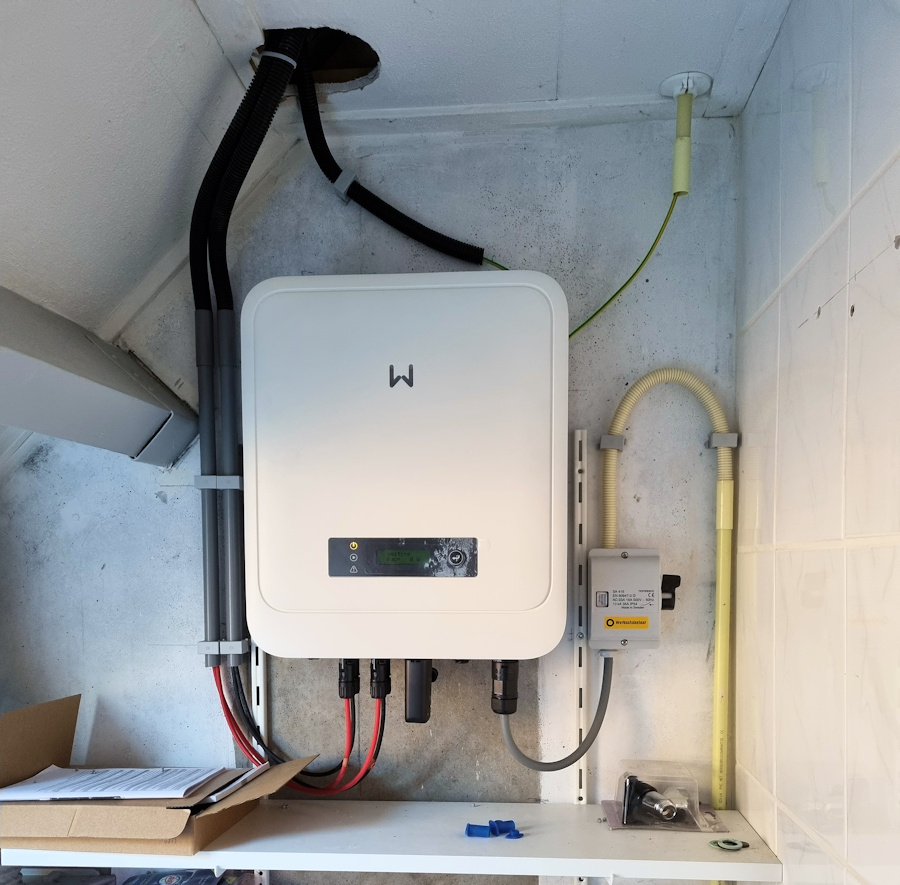

De omvormer is een Goodwe D-NS 3600. Deze omvormer heeft 2 MPP trackers en een bijzonder groot MPP bereik.
- String1: 10x 190Wp panelen
- String2: 7x 185Wp panelen
totaal net geen 3200Wp.
Opbrengst
Ik verwacht ergens tussen de 2200 en 2500kWh opbrengst nu van oost.
Foto’s
Ik ben benieuwd wat het rendement is van de panelen pal op het oosten. Is daar al iets over te vermelden?
groet Frans
Mijn installatie is niet representatief, ik heb behoorlijk last van slagschaduw van de buren. Wij komen tot nu toe uit op 650kWh ( 02-05-2009 t/m 12-02-2010 ). Dat is dus tot nu toe 492kWh/kWp
beugels had je even wat moeten uitbuigen of een andere maat en dan had je geen problemen gehad met het achter de pannen te haken!
Achter de pannen was het probleem niet. Wat niet wilde was met een hamer wel op z’n plek te meppen.
Grootste probleem was de rail in de beugel te krijgen.
Dag Martin, gefeliciteerd met je mooie set, om jaloers op te worden. Wat wordt je volgende energiebesparingsproject? suggestie: een (douche)-WTW? ’t blijft leuk al je acties te volgen!
Onze volgende besparing gaat inderdaad een WTW unit worden voor warmwater terug te winnen uit douchewater.
Hallo Martin, ik heb hetzelfde probleem voordak op het westen en achterdak op het oosten.
Vraag me af welke zijde meer opbrengst heeft, alle twee de kanten liggen vrij van schaduw en andere obstakels. Om welke reden ligt jouw installatie op het oosten??
mooi gemaakt en duidelijke foto’s
Hoi Nico,
Bij mij levert het oosten meer op, de lucht is hier ’s ochtends vaker helder en schoon dan in de middag.
Overigens de reden om hier alles op het oosten te leggen is omdat op het westen de zonneboiler al lag. De zonneboiler is op het westen neergelegd omdat daar meer ruimte was en het de kortste route naar de collector zou opleveren vanaf de boiler.
Verder ligt ons westdak op 265 graden en ons oostdak op 85. West ligt dus *ietsje* beter ervoor dan oosten voor de zonneboiler.
Maar uit mijn ervaringscijfers blijft nu dat het oosten ( felle ochtend zon, en nog koud buiten ) beter werkt dan het westen.
Vergelijk de SB1100 set maar eens met de Soladin600 voor dezelfde periode op http://www.familie-kleinman.nl/energie/graphs
Je zal zien dat de SB1100 op het oosten meer opwekt per Wp dan de Soladin op het westen.
Hoi Martin, hoe meet jij de graden ten opzichte van de zon, ik heb eens gezocht op internet maar werd er niet veel wijzer van, gelukkig kon ik de zonneboiler panelen op het garagedak kwijt pal op het zuiden.
Ik gebruik google maps of google Earth. Daarin kan je exact bepalen wat het zuiden is en hoe je dak staat t.o.v. het zuiden.
Dank je ga het proberen, zag dat je al veel plezier beleeft aan de nieuwe zonnepanelen,
hopelijk houden we dit mooie weer de aankomende periode.
Hoi Martin, wij hebben sinds 2 weken 3 kingsun panelen op ons schuurdak liggen. Ze lijken prima te werken (hopelijk ook nog na 15 jaar, want het blijven wel budget panelen). We hebben nog geen kwh metertje ertussen gehangen, maar wel een ampere metertje voor de actuele stroommeting.
Heb je een advies voor een geschikt kwh metertje m de opbrengst te meten?
Op ons gewone dak durf ik geen panelen te leggen, daarvoor heb ik toch teveel last van hoogtevrees. Overigens gaan we wel net als jou een douche wtw plaatsen.
groeten,
Paul
Hoi Paul,
Je kan er eventueel gewoon een normale Ferrarismeter ( Draaischijfmeter ) tussen hangen. Die werk analoog en is perfect af te lezen elke dag/week/maand tot op de 0,1kWh nauwkeurig.
Paul: Ik heb ook hoogtevrees, en afgelopen weekend toch 8 kingsun panelen op het dak gelegd, waarvan de goot op ca 5 mtr zit. We hebben voor 30 euro een steiger gehuurd van 3 meter breed. Mijn hoogtevrees was volledig verdwenen. Incl opbouw van de steiger en plaatsen van de panelen zijn we 5 uur bezig geweest
Hi,
Mooie post die laat zien dat panelen echt niet tussen ZO-Z-ZW hoeven te liggen. Mag ik vragen waarom je de Conenergy panelen hebt vervangen (misschien staat het elders op je site): waren ze stuk? En de SMA1100?
Want het is nogal een investering om “zomaar” een systeem te vervangen!
Groeten, Harry
Harry, ik kreeg deze aanbieding voor een zeer nette prijs. Toen was het de keuze of nu profiteren van een hele lage prijs of deze panelen laten liggen. Uiteindelijk dus voor het eerste gekosten. En daarbij wel voor een paar 100 euro extra moeten afschrijven.
Hoort erbij. Ik heb overigens nog steeds geen spijt
Zoek informatie over nokvorsten op een schuin dak die door windenergie electriciteit opwekken. In de verhoogde(met openingen) nokvorst zit een ronddraaiende schoep die een kleine generator aandrijft. Wind is er altijd op je dak en de windrichting is meestal ook al geen probleem. Ook is er op warme dagen opstijgende warme lucht van het schuine dak die ook wordt omgezet in energie door zo’n nokvorst. Heb er ooit een artikel van gelezen en het zou in productie komen en was toen uitgeroepen tot meest enoverende project. Nergens meer iets van te vinden (helaas0.
Hi,
Deze post triggerde mij: ik ken wel de zonneboiler met voorraadvat in de nok verwerkt (niet een doorslaand succes volgens mij), maar windenergie… geniaal!
Enig zoeken leidt naar een afstudeeropdracht naar de WindNok, met als een subconclusie: “However the poor energy yield per unit of the swept area is one important characteristic which makes the WindNok not feasible.”. Ik ken de inhoud van het verslag helaas niet, misschien dat iemand toegang heeft tot het TU Delft archief?
Oftwel: in de studie blijkt dat het rendement erg laag is. Wel wordt de WindNok in een PR-stukje van “We Generate, energiebedrijf van de toekomst” genoemd als mogelijke techologie, maar er is geen enkel argument om dat te staven.
Klinkt dus interessant, maar het is zeker niet binnenkort verkrijgbaar. Harry
Aanstekelijk al je acties. Mijn zonneboiler draait nu twee jaar. En ik geniet er vrijwel elke dag van.
Ik overweeg nu de zonnepanelen op onze aanbouw. Buren zitten nauwelijks in de weg qua slagschaduw. Dakhelling r% vrij goed op zuid-oost richting. Tips zijn welkom.
In de tussentijd met een tot nu toe gratis experiment bezig in de kruipruimte bij de voordeur.(vorstvrij dus). Ik heb een gat van meter geboord, twee meter onder grondwaterspiegel. Bronfilter er in gestoken en deze wil ik het toilet aansluiten, die zit ook naast de voordeur in de hal. Dan kan ik dus met een hydrofoorpomp (ca 150 euro (nog niet aangeschaft) met grondwater doorspoelen. Nu blijkt er een zandlaag (zit op klei/leem/zandmengsel) op 6 meter diepte te zitten. Ik moet mogelijk nog twee meter dieper als het debiet niet hoog genoeg is. Ik zoek nog een mantelbuis en puls te leen..
Terugverdientijd ongeveer 3 jaar..(groffe berekening).
Aanstekelijk al je acties. Mijn zonneboiler draait nu twee jaar. En ik geniet er vrijwel elke dag van.
Ik overweeg nu de zonnepanelen op onze aanbouw. Buren zitten nauwelijks in de weg qua slagschaduw. Dakhelling 65% vrij goed op zuid-oost richting. Tips zijn welkom..
In de tussentijd met een tot nu toe gratis experiment bezig in de kruipruimte bij de voordeur.(vorstvrij dus). Ik heb een gat van 4 meter geboord, twee meter onder grondwaterspiegel. Bronfilter er in gestoken en deze wil ik het toilet aansluiten, die zit ook naast de voordeur in de hal. Dan kan ik dus het toilet met een hydrofoorpomp (ca. 150 euro (nog niet aangeschaft) met grondwater doorspoelen. Nu blijkt er een zandlaag (zit op klei/leem/zandmengsel) op 6 meter diepte te zitten. Ik moet mogelijk nog twee meter dieper als het debiet niet hoog genoeg is. Ik zoek nog een mantelbuis en puls te leen..
Terugverdientijd ongeveer 3 jaar..(grove berekening).
Inmiddels definitief besloten tot aanschaf van een set zonnepanelen. ca. 2.675 kWh netto opbrengst (16 panelen). Voor ons volledige jaarstroomverbruik.
Aangezien ook ons huis oost-west ligt (paneeloriëntatie is 255gr/75gr) dacht ik het grootste deel van de panelen (10 of 12) op de voorzijde (255 gr) te leggen richting west en de rest (6 of 4 dus) aan de achterzijde richting oost. Uiteraard met 2 omvormers dan.
Zou dit de juiste plaatsing zijn? Of misschien zelf 50/50 voor en achter leggen?
Schaduw of buren hebben geen invloed. Het dak ligt volledig vrij.
@ Albert Verhagen 30/03/2011 at 14:26
– nokvorsten op een schuin dak die door windenergie electriciteit opwekken
Geen idee of je vraag nog actueel is maar ik ben zelf eens aan het schetsen geweest voor zo’n systeem. Het idee was: low cost en modulair, om een soort ‘sluip-opbrengst’ te krijgen.
Maar iemand anders heeft het wat slimmer aangepakt :), zie 2 links hieronder:
http://www.energiegids.nl/details.tiles?doc=/content/energie/nieuws/2009/09/25/DE-picnic.xml&selectedDossier=0000006
http://www.ridgeblade.com/#
Dag Martin,
Allereerst mijn complimenten voor je blog, en wat je allemaal al gedaan hebt. Ik las dat je twee strings op je solarmax had en nu weer 1. Wat is de reden? En kan dat wel 2 strings? Heb 8 panelen, totaal 2160pw. Wil eventueel splitsen in twee strings.
Sander
Ik had inderdaad twee strings, na testen kwam ik erachter dat werken met 1 string beter werkte en ik een hogere opbrengst had. Ik kan je zo niet vertellen of 2×4 gaat werken, dat hang heel erg af van de panelen die je erop hebt.
